話不是這麼說喔
應該說:強光線組只適用於 DC 點燈車種,所以 #1 的線路並沒有任何問題,
無所謂 AC/DC 適用,要用強光線組,AC 點燈的車本來就要自己改驅動線路
為何說強光線組只適用於 DC 點燈車種呢?
1.RELAY 一般都用 DC12V 來驅動,AC 點燈電力不適用
2.電源改吃電瓶,對單相半波(AC 點燈)車種是蠻大的負擔,
　稍不留意電瓶就沒電了

這張電路圖應該只能用於直流車、交流車不適用、交流車應該要在圖左邊H.L加獨立的開關才行、原大燈的電無法讓繼電器接通、我的迪爵就是加了獨立開關才可以開啟HID

電瓶正極出來~最好接一顆保險絲~保護繼電器~和電燈~

不知繼電器有沒有一定的規格~~
還是只要12v的就行了!!

個人建議電源接在 87 ,負載接在 30
這句很實用!!

原文由 寒屏 於 2007-10-14 11:30 發表
請問一下30.87也能對調吧？
我的喇叭裝relay也沒去分那兩條..

如果是以電路圖符號來看的話,標示應該是要對調才對,
30 才是公共點(COM),87 是常開點(NO)
如果同時也要用到 87a 常閉點(NC)  的話就要分清楚了,
不然控制會有問題,如果只用到 NO 點,不去細分也無所謂,
但個人建議電源接在 87 ,負載接在 30 ,這樣當 RELAY 斷電時,
87a 不會有電,比較不必去注意它的絕緣問題
(這樣講,不必畫圖應該看得懂吧? )

請問一下30.87也能對調吧？
我的喇叭裝relay也沒去分那兩條..
[ 本文最後由 寒屏 於 2007-10-14 11:32 編輯 ]

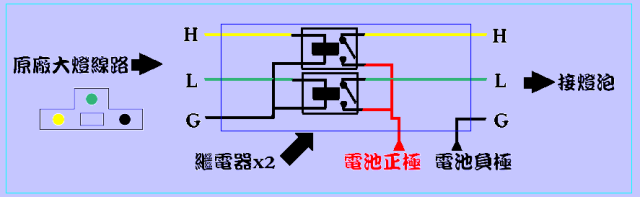

幫大大加工一下
記得沒錯的話   85跟86可以對調...30一定是繼電器線最粗的那一條

大大畫得不錯
請大大再標示一下繼電器的接腳篇號會更好
