請問一下G3原廠線路自動阻風門在前斜板的位置(新增)

瀏覽數: 5079 | 評論數: 5 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
文章模式
    組圖打開中，請稍候......
microkey
發表時間: 2007-10-4 06:15

正文摘要:

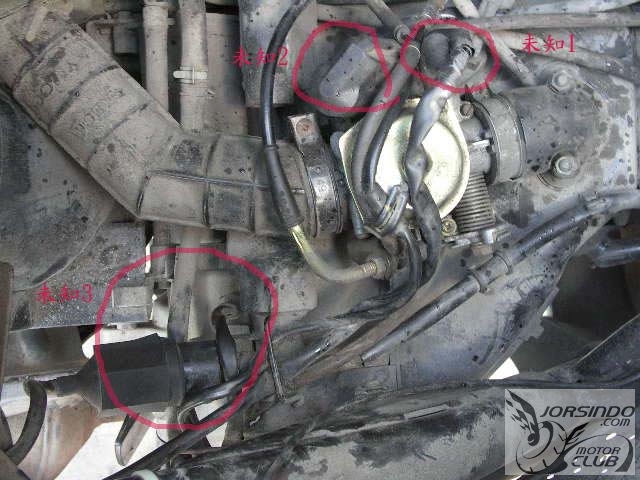

小弟的車是G3, 由於沒有維修手冊 請問一下, G3原廠線路中, 自動阻風門的正電那條線有接到前斜板嘛? 那條線是不是鎖頭上那條紅色2P接頭上的線? 謝謝嘍~ 另外請教一下, 自動阻風門的位置(G3) 是在下方四張圖中的哪個 ...

回覆

sz 發表於 2007-10-5 12:28

回覆 #5 microkey 的文章



沒爬文喔  請問一下G3原廠線路自動阻風門在前斜板的位置(新增)9721|小老婆汽機車資訊網
參考一下這篇吧(#83)
我是更改水泥電阻的型式(有二端出線),B/S 電源先接到水泥電阻一端,
加一端接回主配線(綠/黑線),綠/黑線 會接到 B/S 的一端,經過 B/S 之後是 黃/紅線,
原本是接往車上的 黃線 (吃 ACG AC 電力),將它改接到 接地線(綠線),
就大功告成了(逆向操作),不必再拉一條電源線給 B/S 請問一下G3原廠線路自動阻風門在前斜板的位置(新增)4154|小老婆汽機車資訊網
microkey 發表於 2007-10-4 21:56

回覆 #5 roscoe 的文章



恩, 我知道原本是交流電, 想改三相, 想利用原本發電線圈給自動阻風門的電線改直流, so....
才想問有沒有經過前斜板O.O
請問一下G3原廠線路自動阻風門在前斜板的位置(新增)6228|小老婆汽機車資訊網
roscoe 發表於 2007-10-4 20:02


正電應該是直接接交流電的
不是您說的鎖頭直流正電
不然您用三用電表量就知道了
microkey 發表於 2007-10-4 18:30

回覆 #2 roscoe 的文章

感謝您好心的回答....請問一下G3原廠線路自動阻風門在前斜板的位置(新增)780|小老婆汽機車資訊網
可是我問的是電力輸入阻風門的火線(接正電的線)
不是接水泥電阻的那一條~ 請問一下G3原廠線路自動阻風門在前斜板的位置(新增)1076|小老婆汽機車資訊網

還是很感謝您的熱心回答...請問一下G3原廠線路自動阻風門在前斜板的位置(新增)3072|小老婆汽機車資訊網
roscoe 發表於 2007-10-4 12:37


沒記錯的話
組風門的接地線好像是接到斜板的水泥電阻
電阻上有粉紅和綠色兩條
印象中是綠色的
