【改裝】PGO BON 125 安裝後扶手燈

熱度 4已有 5158 次閱讀2019-5-25 14:29 |個人分類:【改裝】

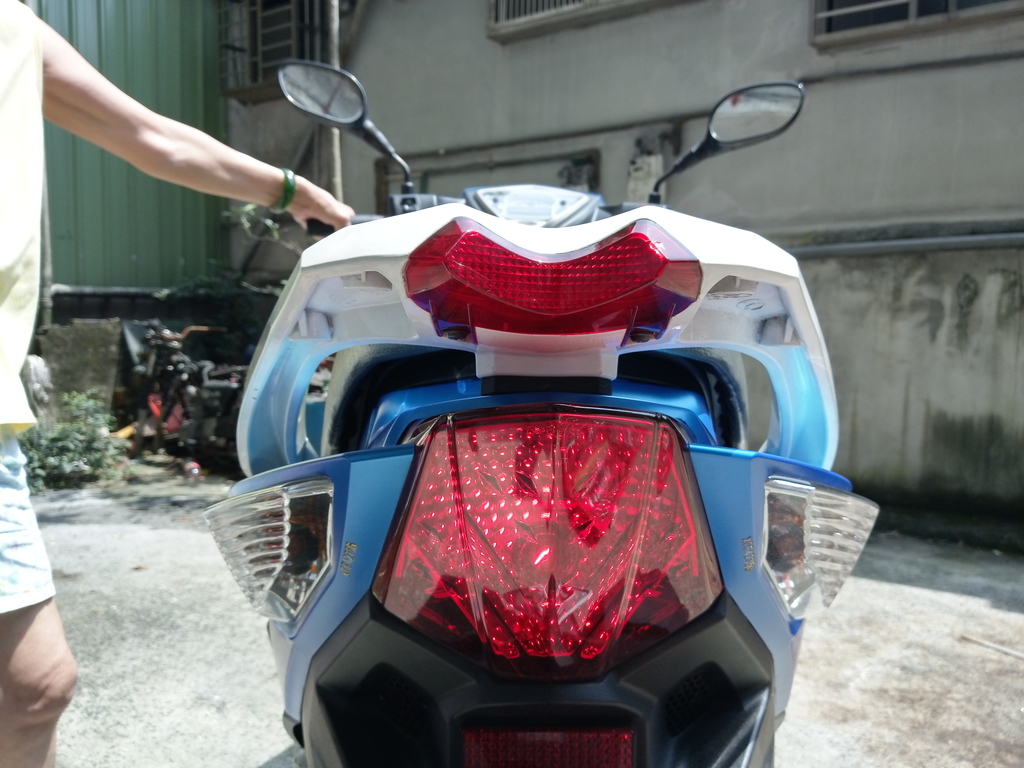

一.煞車燈安裝位置

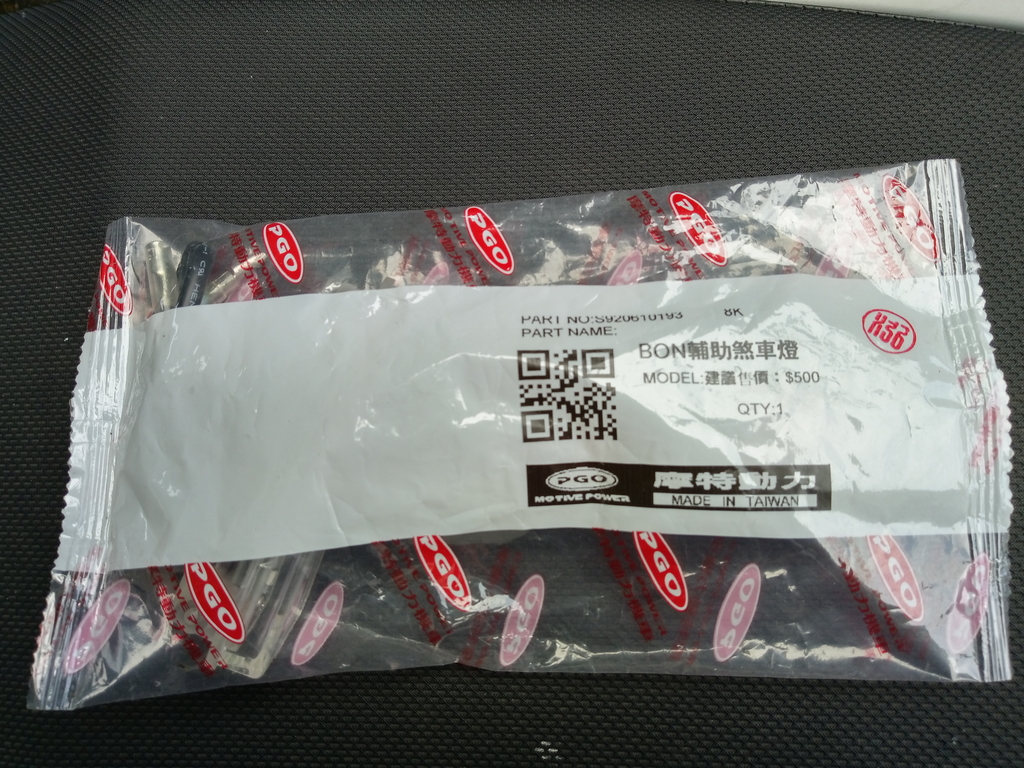

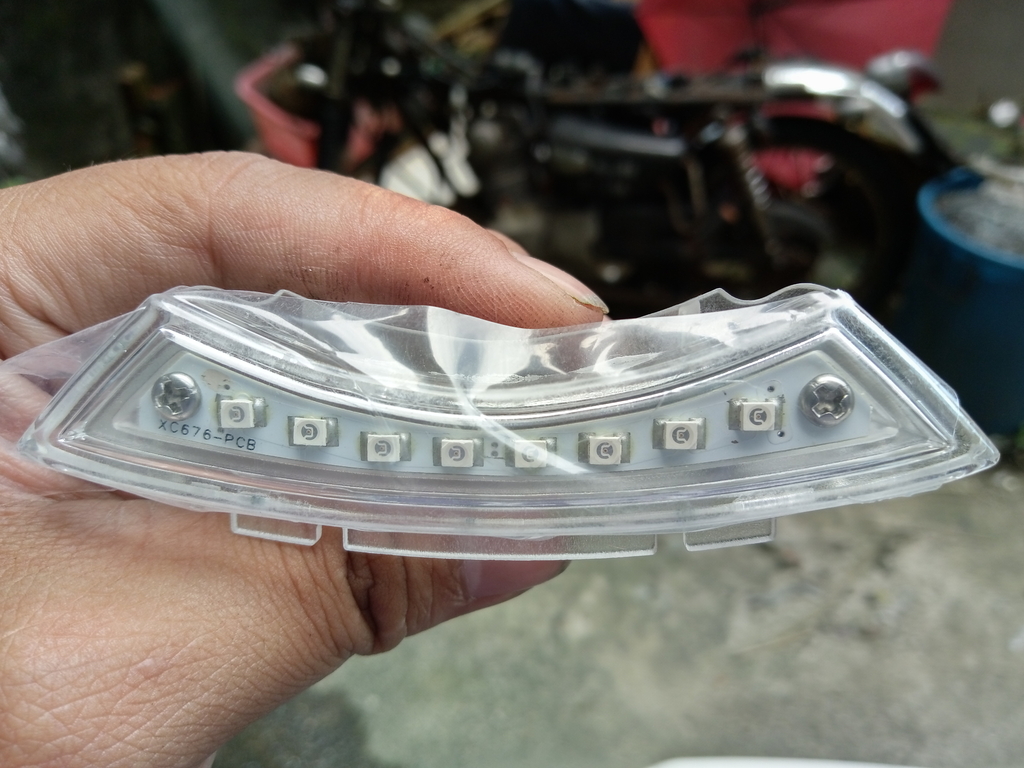

二煞車燈材料及料號

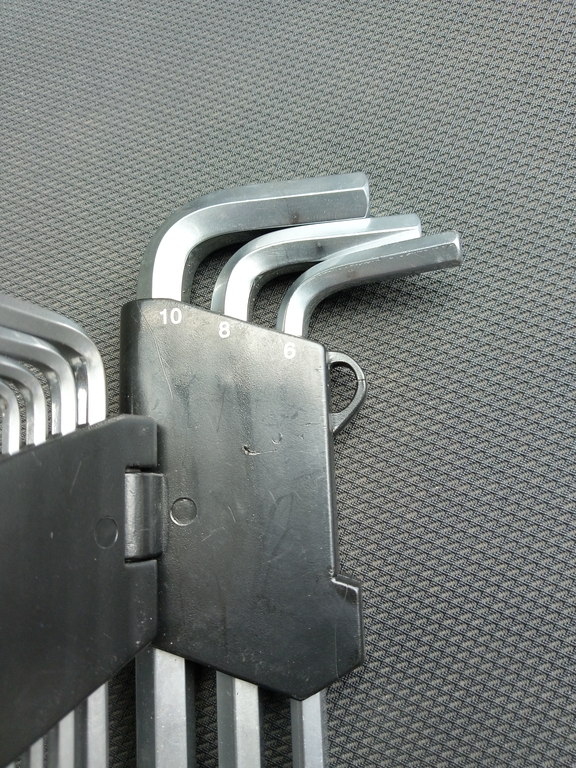

三.使用六號六角板手,拆下後扶手固定螺絲

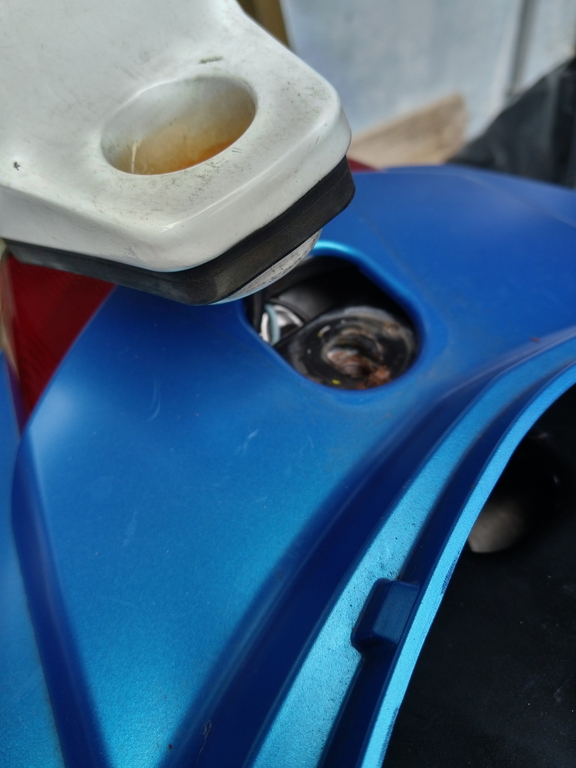

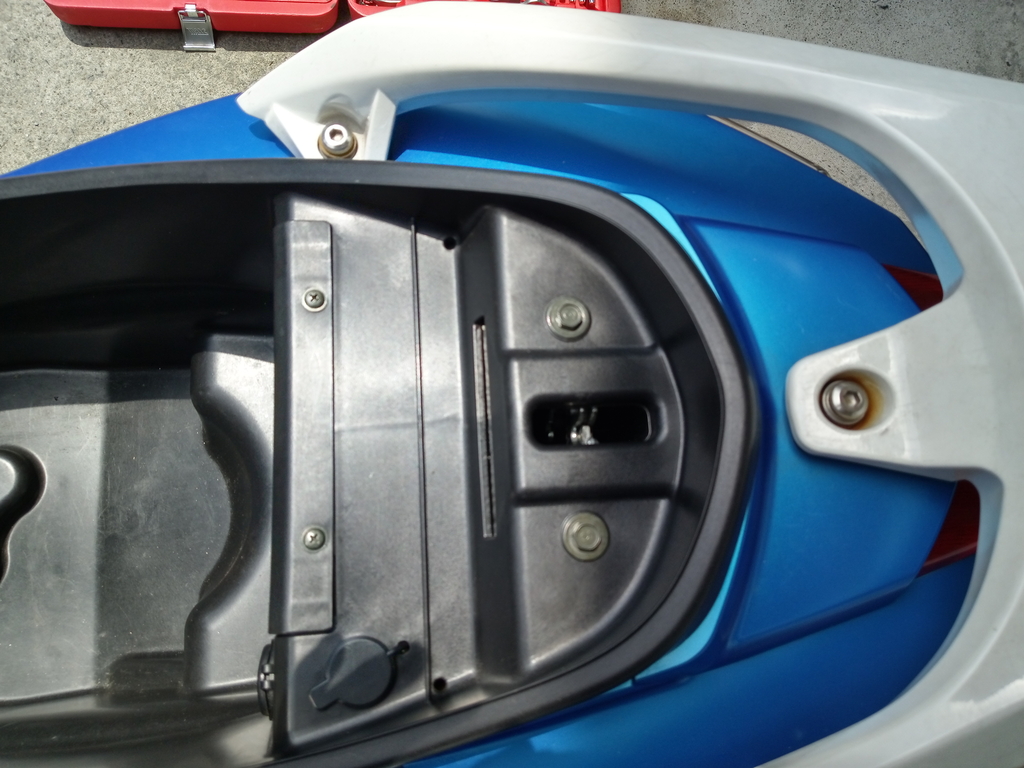

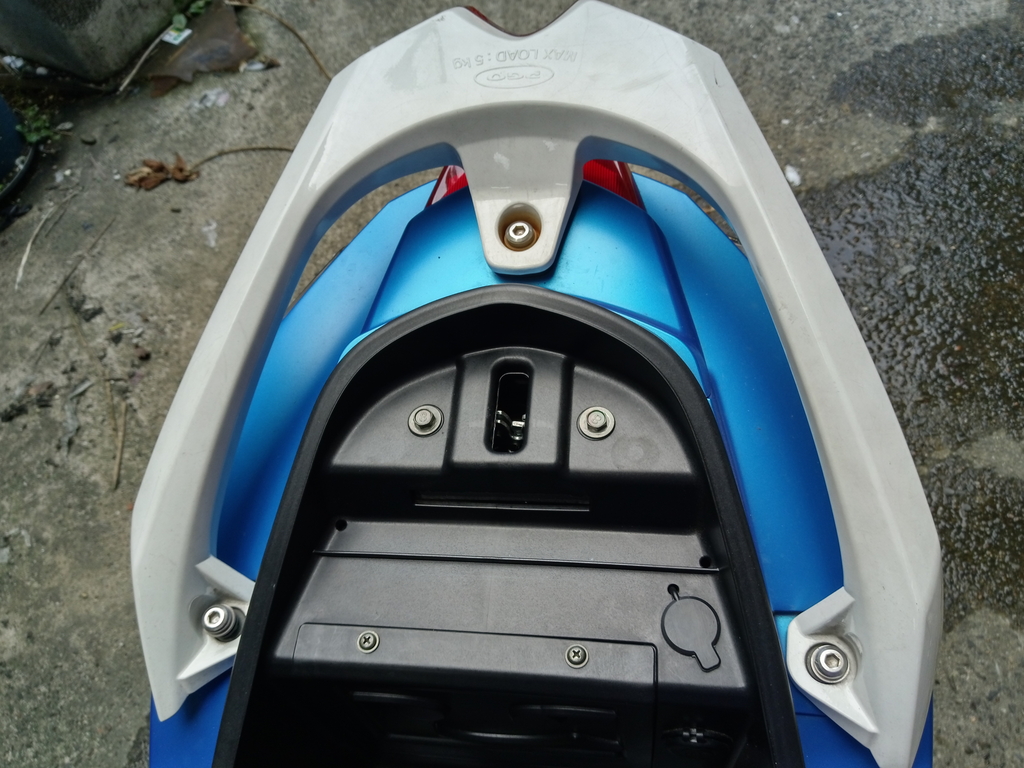

四.後扶手固定螺絲位置

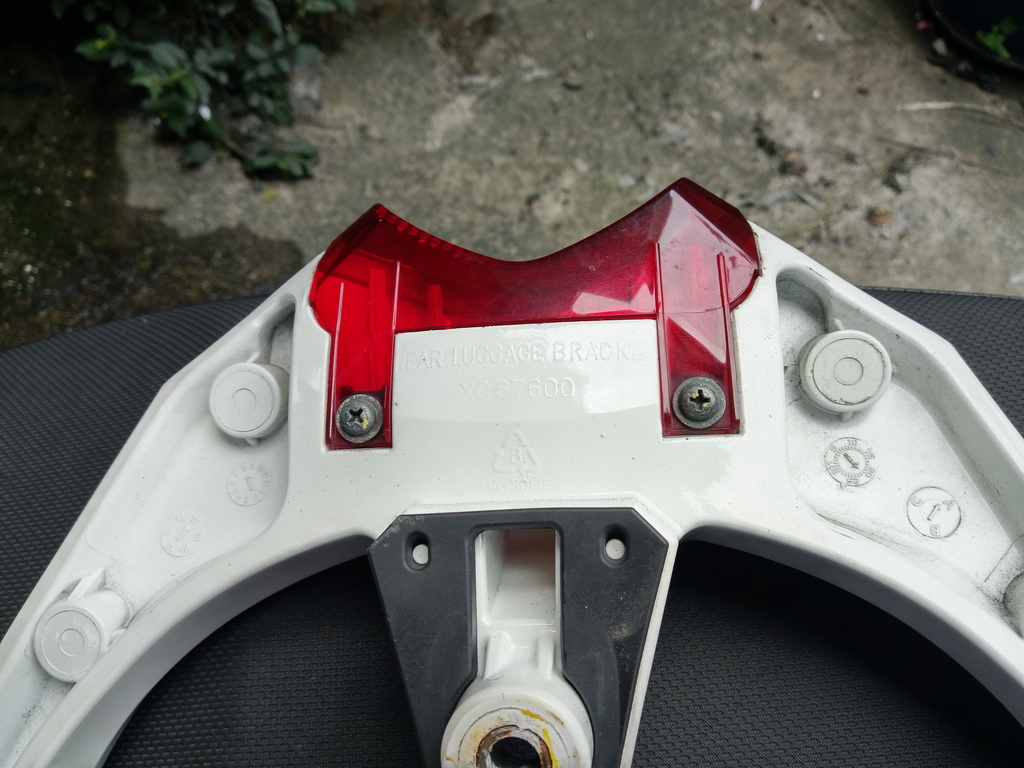

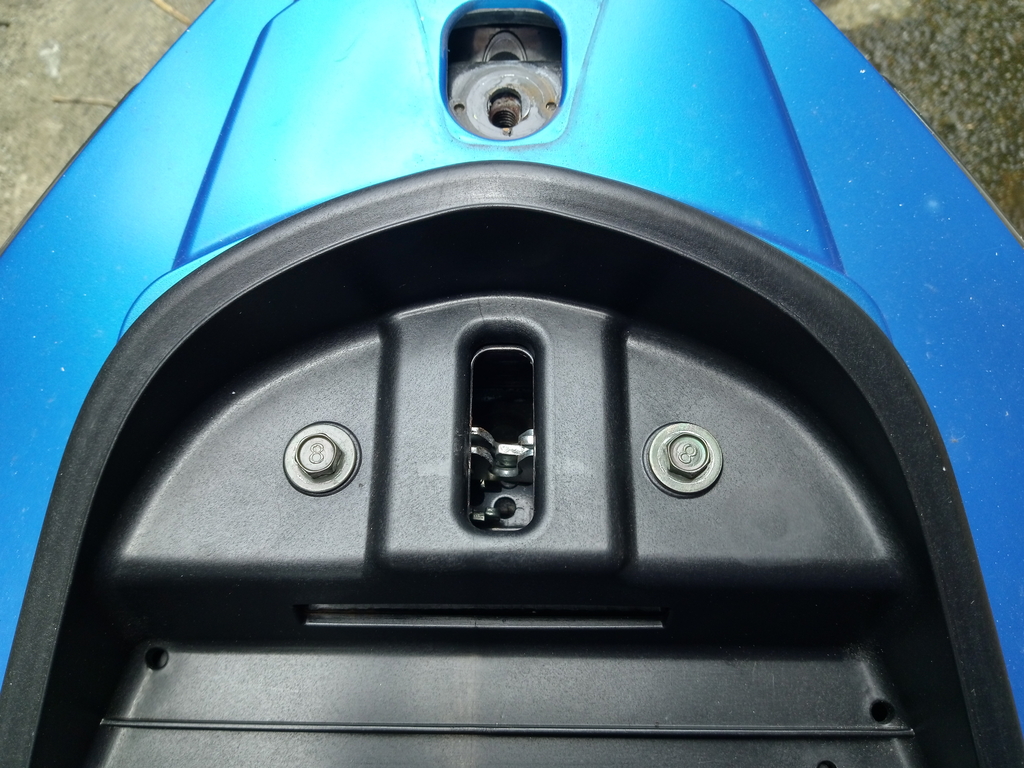

五.拆下後,即可看到第三煞車燈固定螺絲
   十字起子拆下

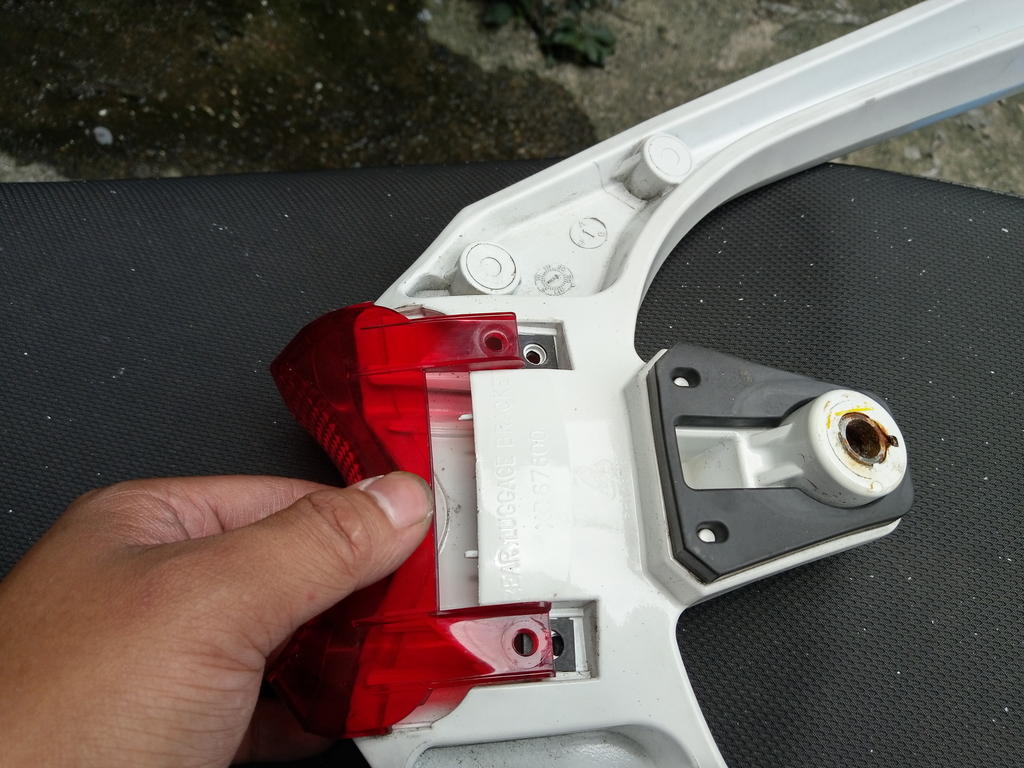

六.往後抽出

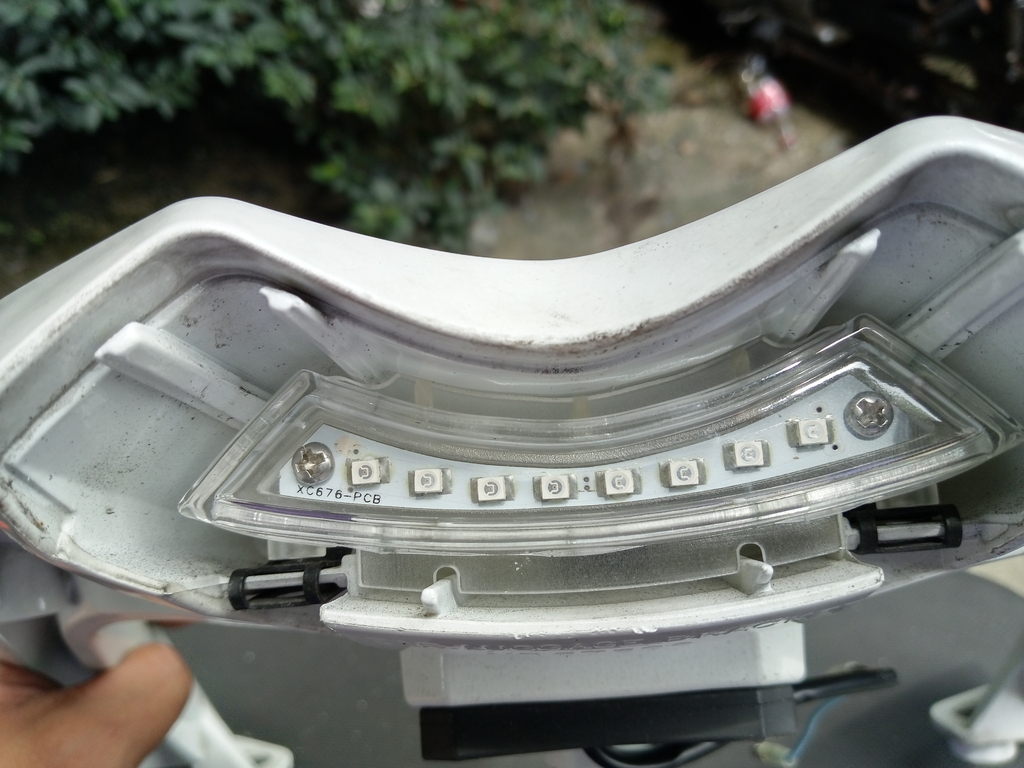

七.再把煞車燈裝進去

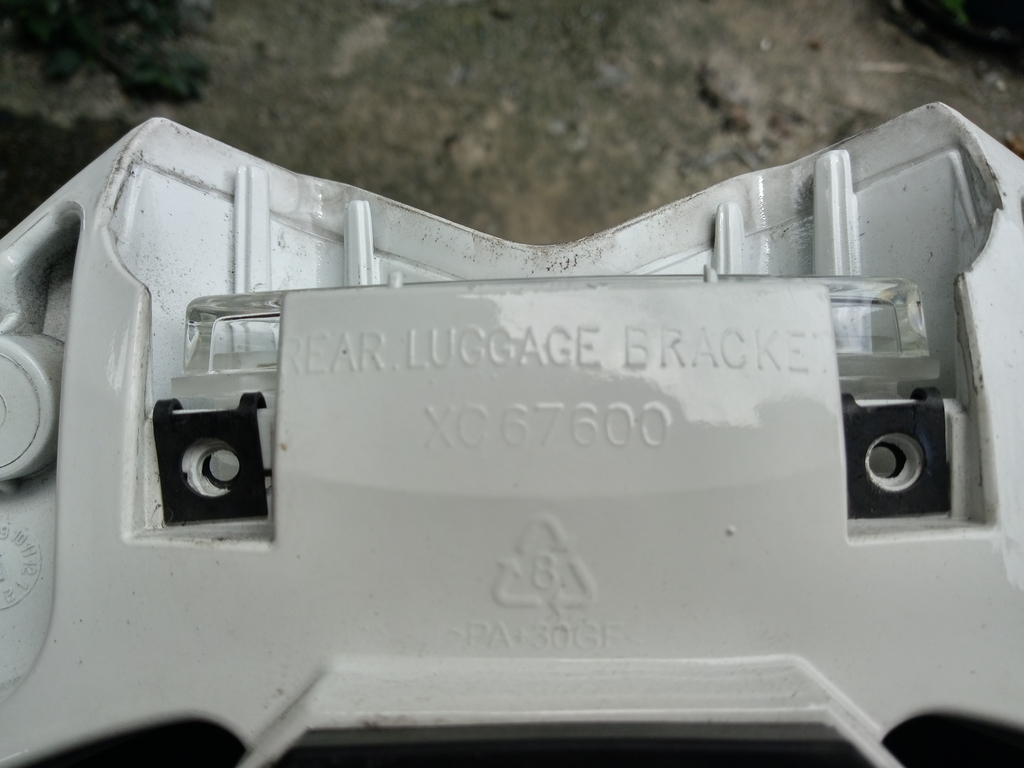

八.確認螺絲孔,有無對準

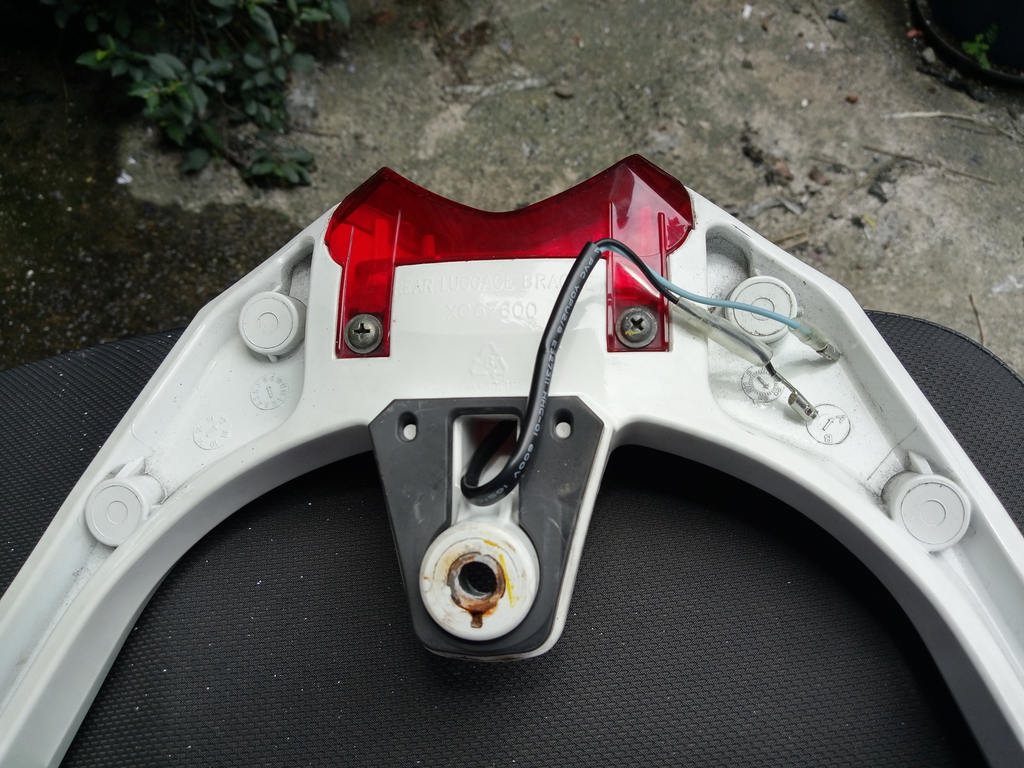

九.再將燈殼鎖回
    線要從孔洞穿過拉出


十.接下來拆下車廂

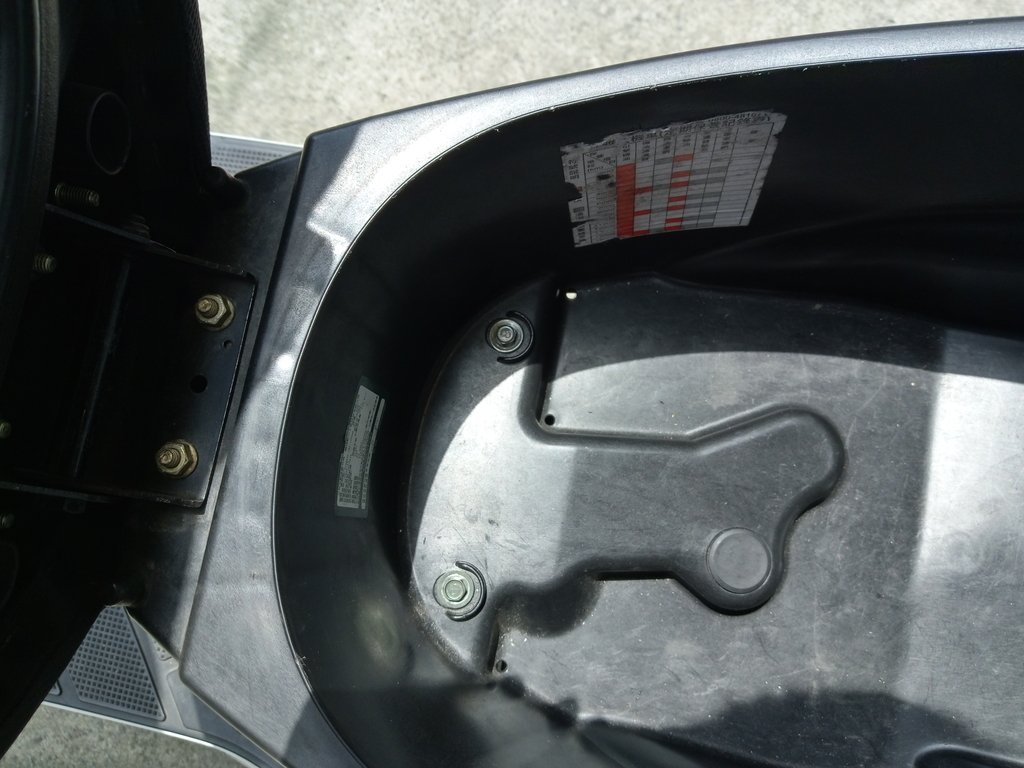

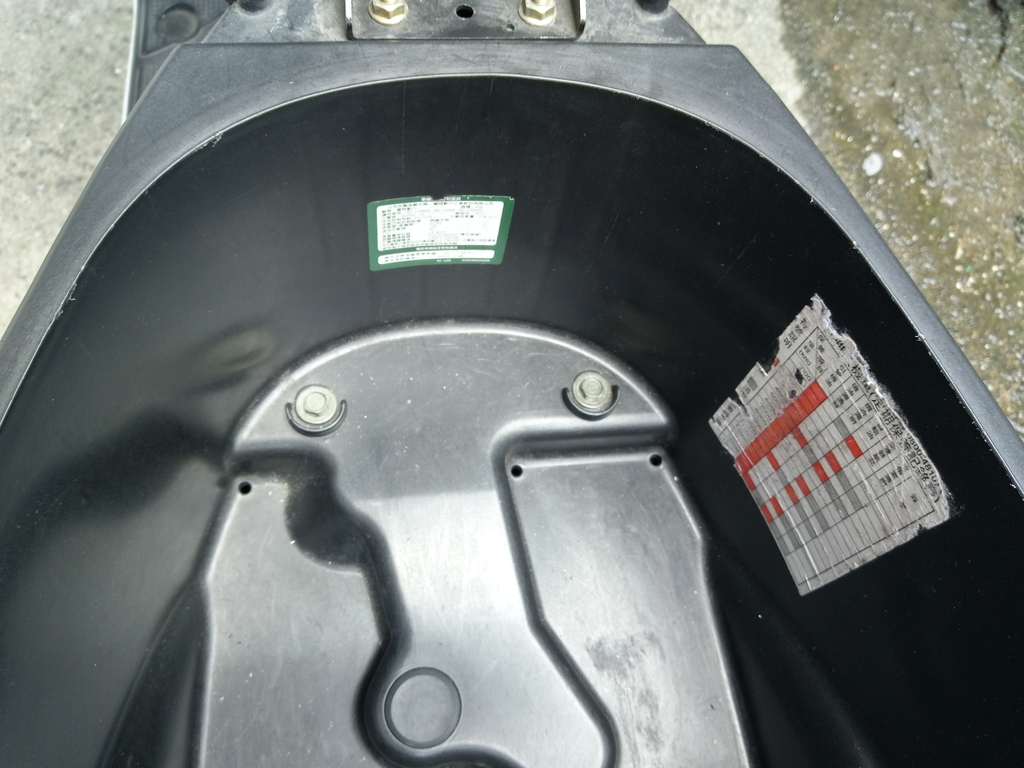

    以下是十號套筒即可拆下

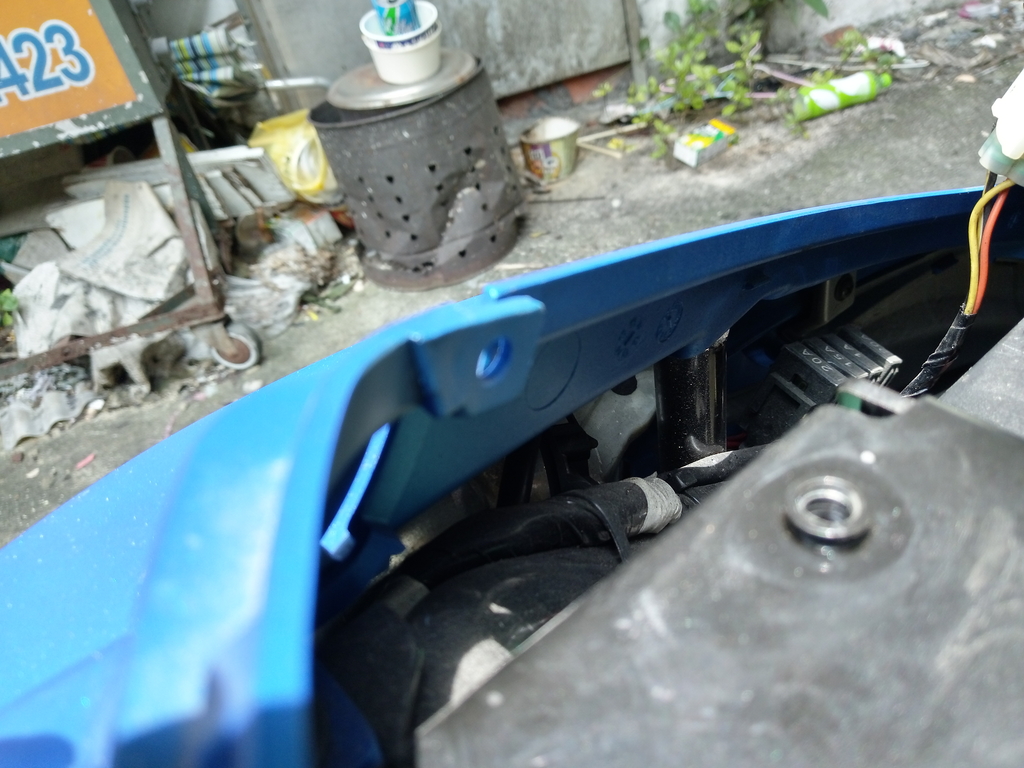

    及螺絲固定位置

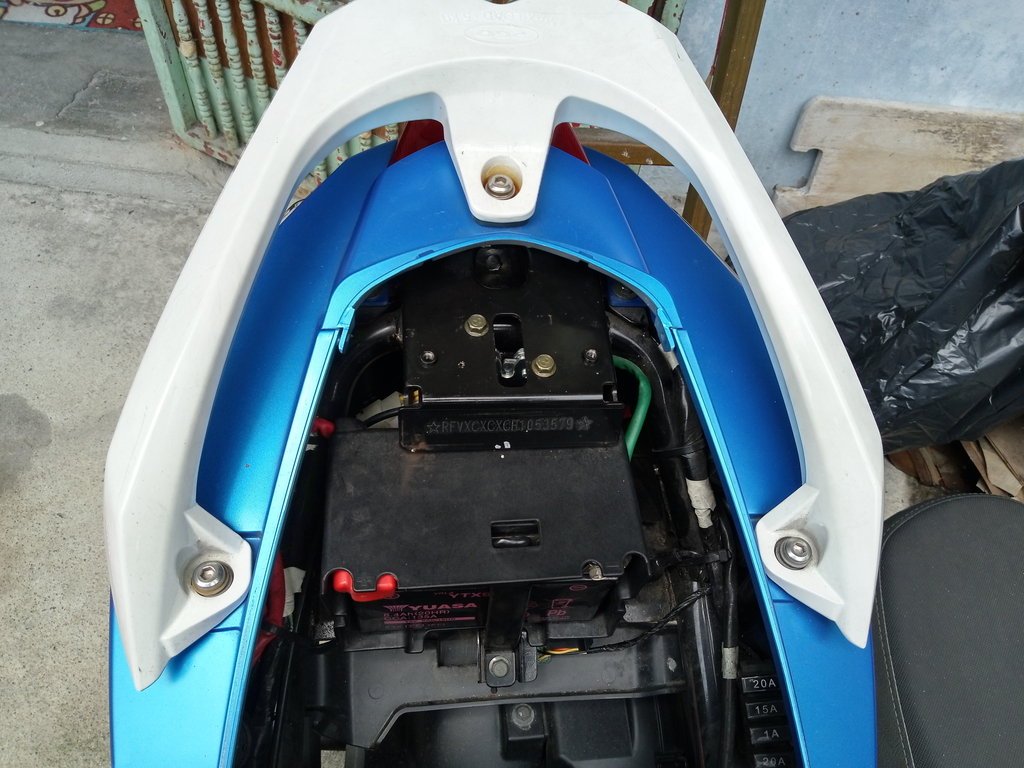

十一.車廂拆下後

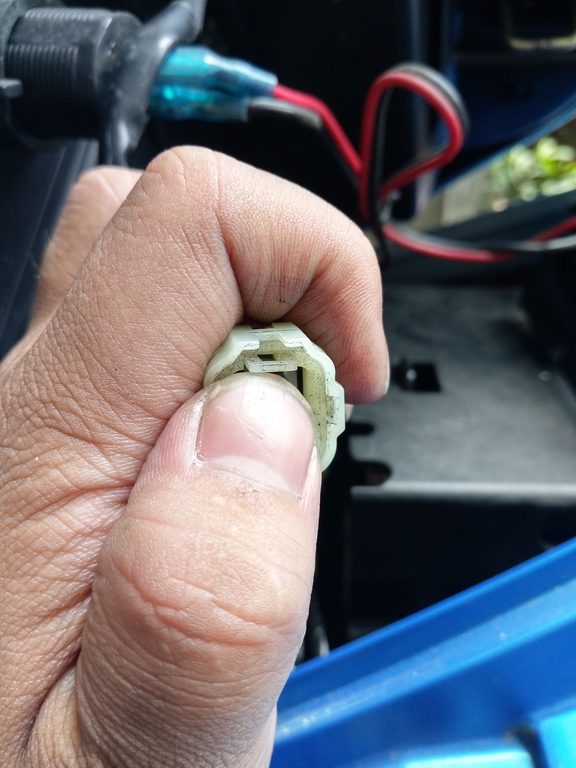

       接頭要拔開
       這個卡準往上壓,即可抽出


十二.獎煞車燈上方的小塊殼的卡準扳開
       往後推即可抽出

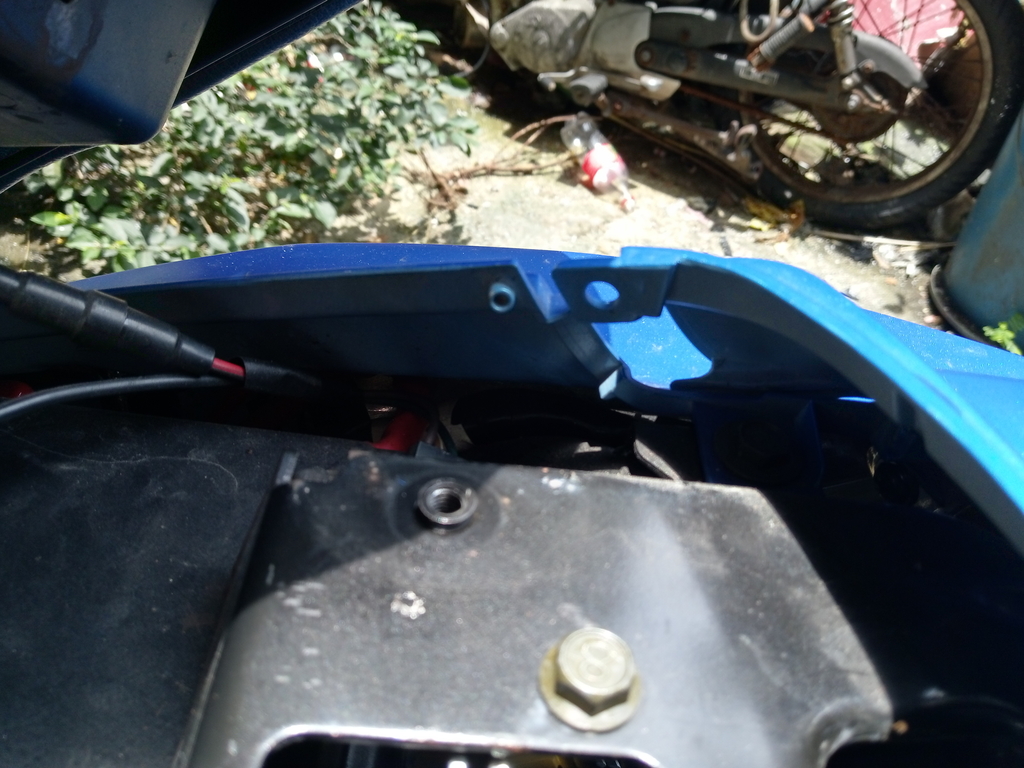

十三. 線穿過小殼

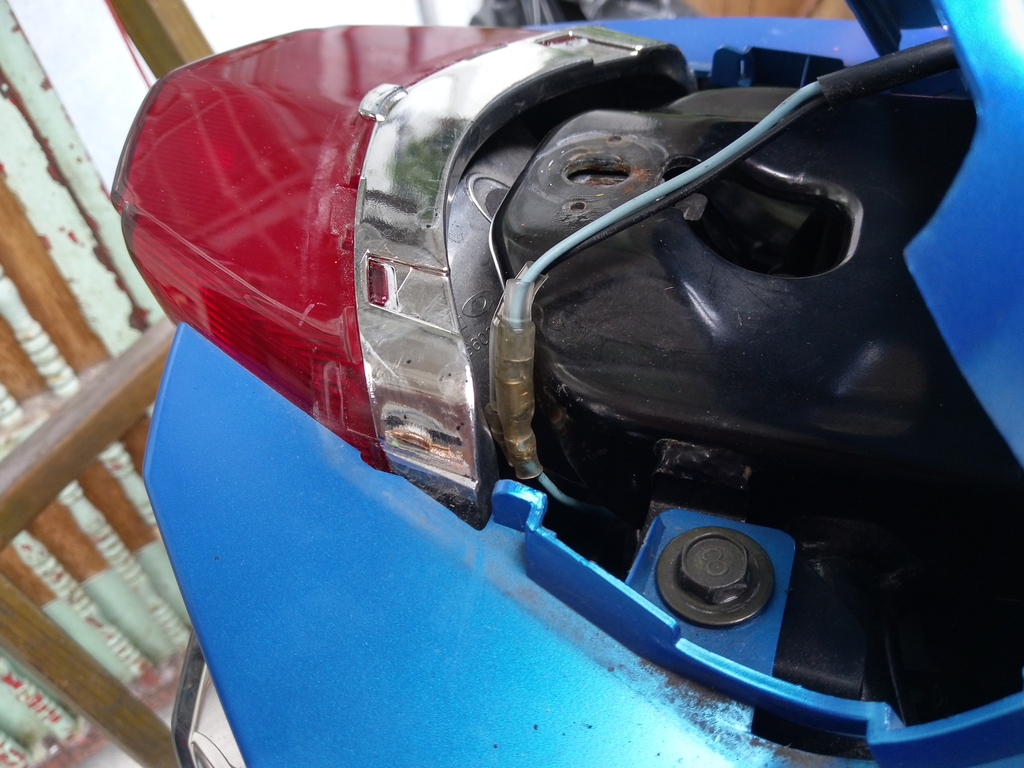

十四.找到淺藍色和黑色的線接上
       接好後,防水塑膠套要套上


十五.再依序裝回


十六.把車箱裝回,固定螺絲鎖上





十七.煞車燈無壓下

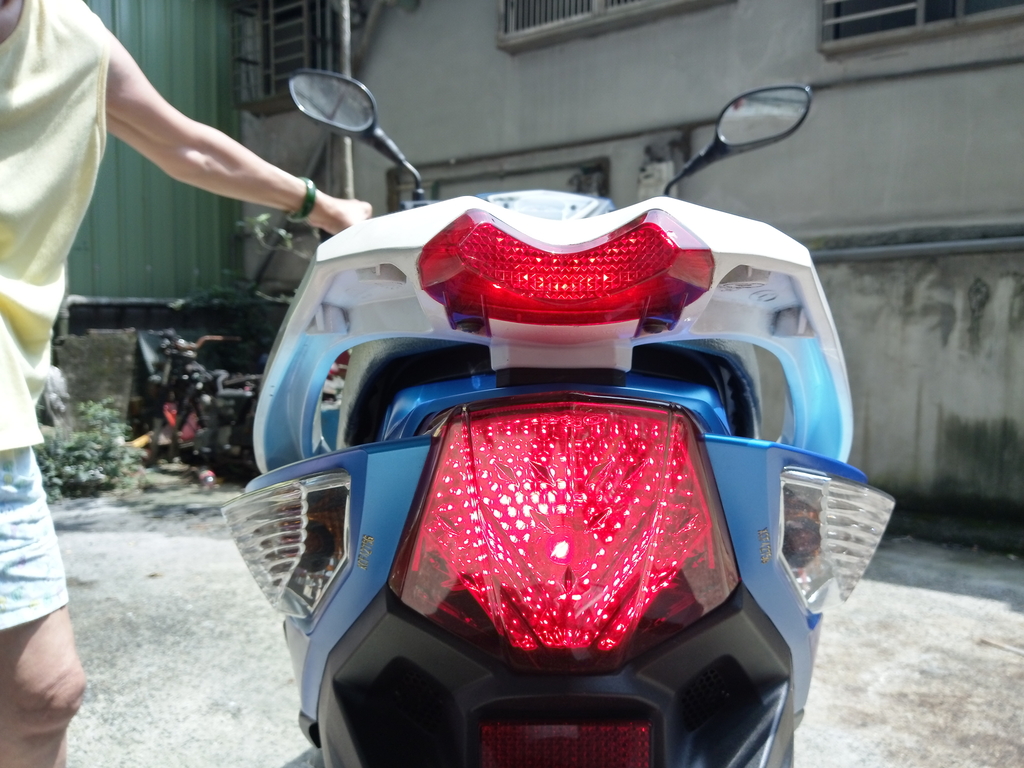

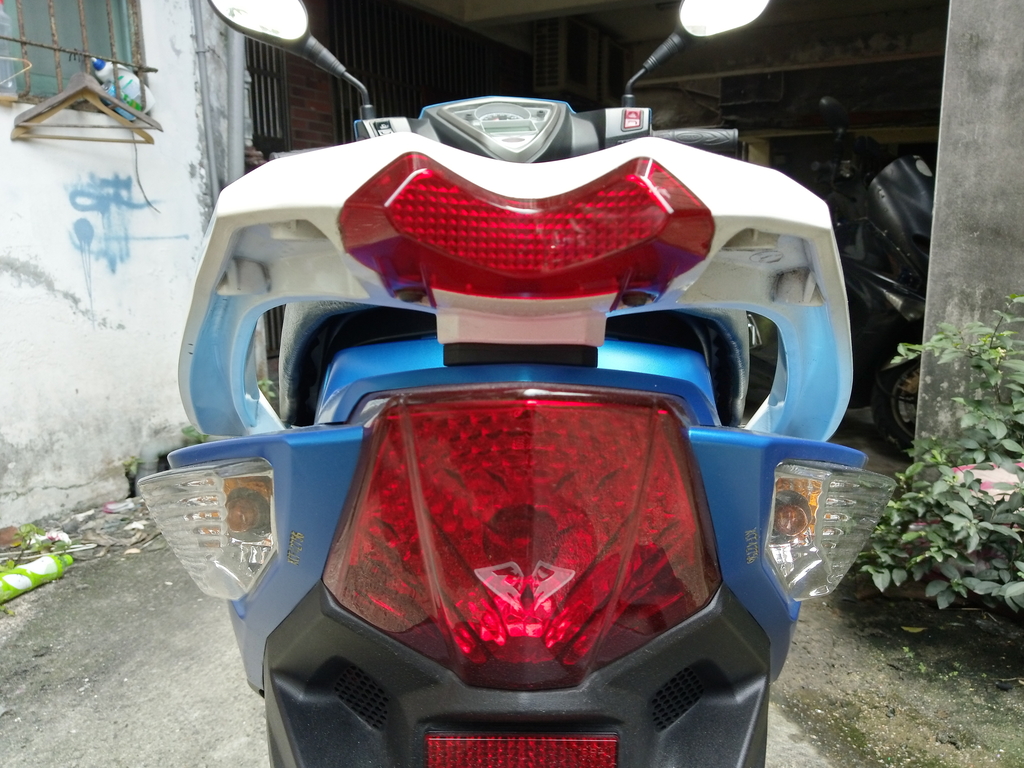

十八.煞車燈壓下



十九.以上是個人分享,謝謝
