反光片燈/第二煞車燈

已有 577 次閱讀2016-12-1 11:27 |個人分類:保養| J BUBU, PGO, J BUBU, PGO, J BUBU, PGO, J BUBU, PGO, J BUBU, PGO, J BUBU, PGO, J BUBU, PGO, J BUBU, PGO, J BUBU, PGO, J BUBU, PGO, J BUBU, PGO, J BUBU, PGO, J BUB32

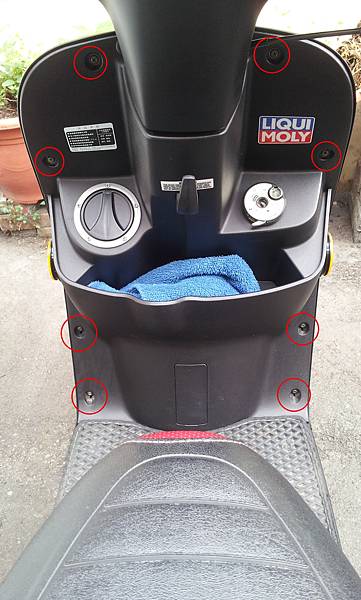

拆除檔風板的8顆十字螺絲

拆除 左/右 側條 2顆螺絲取下側條 (也可以只拆除前顆螺絲就行 側條不用取下)

扳除檔風板的飾蓋 拆除六角10號螺絲

拆除前內蓋下段 左/右 兩邊各1顆快速鉚釘 (從中間小圓那往下壓 鉚釘就會鬆掉)
132321 - 3.jpg

扳開檔風板 拔除 左/右 方向燈的線組 即可取下檔風板

取下檔風板後 拆除左右各2邊反光片的六角10號螺帽 即可取下各2邊的反光片

取下反光片後 裝上左右各2邊的反光片燈

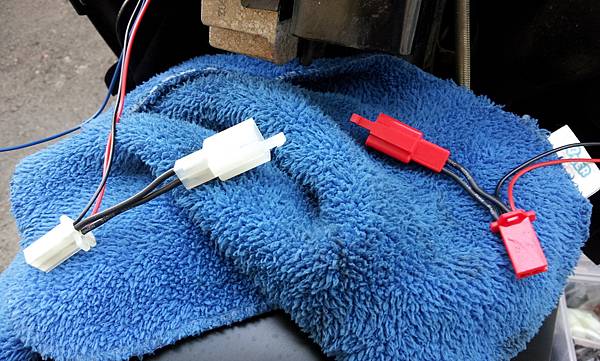

再來就是製作跟原廠相對應的方向燈線組 (直接破壞原廠線組也行)

把製做好的線組各接回左右2邊的方向燈線組

反光片出線處 上點麻糬糊(電氣補土) 用來間隙填塞 也可防塵擋水 而麻糬糊也不會硬化
最後把擋風板接上方向燈線組裝回 完工
因不想恆亮 所以只接方向燈跟著連動 打方向燈時 反光片燈跟著一起亮(閃爍)

第二煞車燈

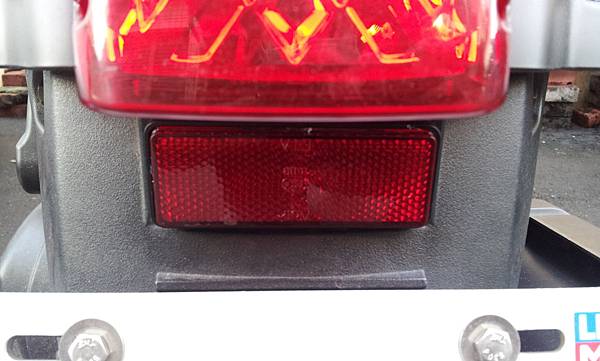

往牌照板裡面看 拆除這顆六角8號螺帽 即可取下後反光片



裝上方型反光片燈



再往牌照板裡面上方看 拔除尾燈/牌照燈的線組



再來就是製作跟原廠相對應的線組 把製做好的線組接回尾燈/牌照燈的線組



反光片出線處 上點麻糬糊(電氣補土) 用來間隙填塞 也可防塵擋水 而麻糬糊也不會硬化 完工


煞車時 反光片燈跟尾燈一起亮 開啟小燈/大燈時 跟尾燈一樣恆亮 煞車時跟尾燈一樣高亮
