[ 維修紀錄 ] New Figter (5代) 儀表液晶淡化維修

熱度 4已有 266 次閱讀2018-6-11 18:04 |個人分類:保養

其實版上已經很多相關教學了,
只是記錄一下自己維修的過程,也記錄一下這台已經陪我跑了將近8年的好夥伴。

源起...

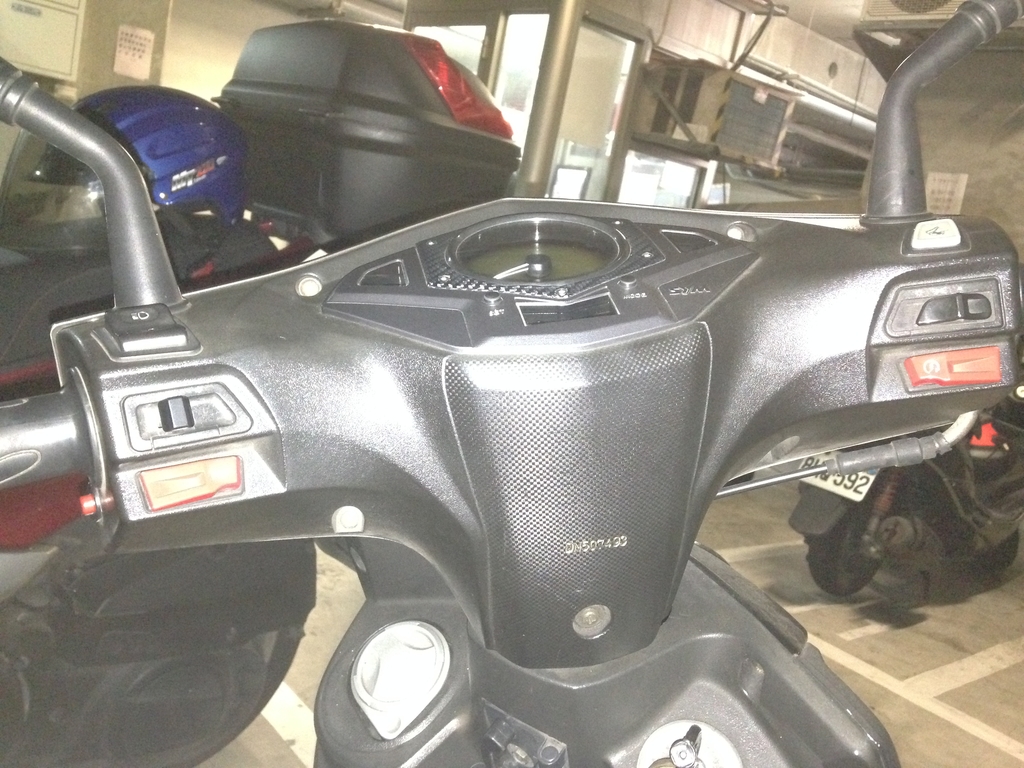

五月的某一個上午,我只是把車停在路邊兩個小時
就變這樣了...

我才停兩個小時  時欸欸欸!!!!!

所以只好上來爬爬文 發現了 alan大的這篇 [維修] NEW FIGHTER 液晶淡化 DIY維修 順便廢高反差

好吧 只好也來動動手了

先拆螺絲 公道價8萬一 ((這梗用不膩

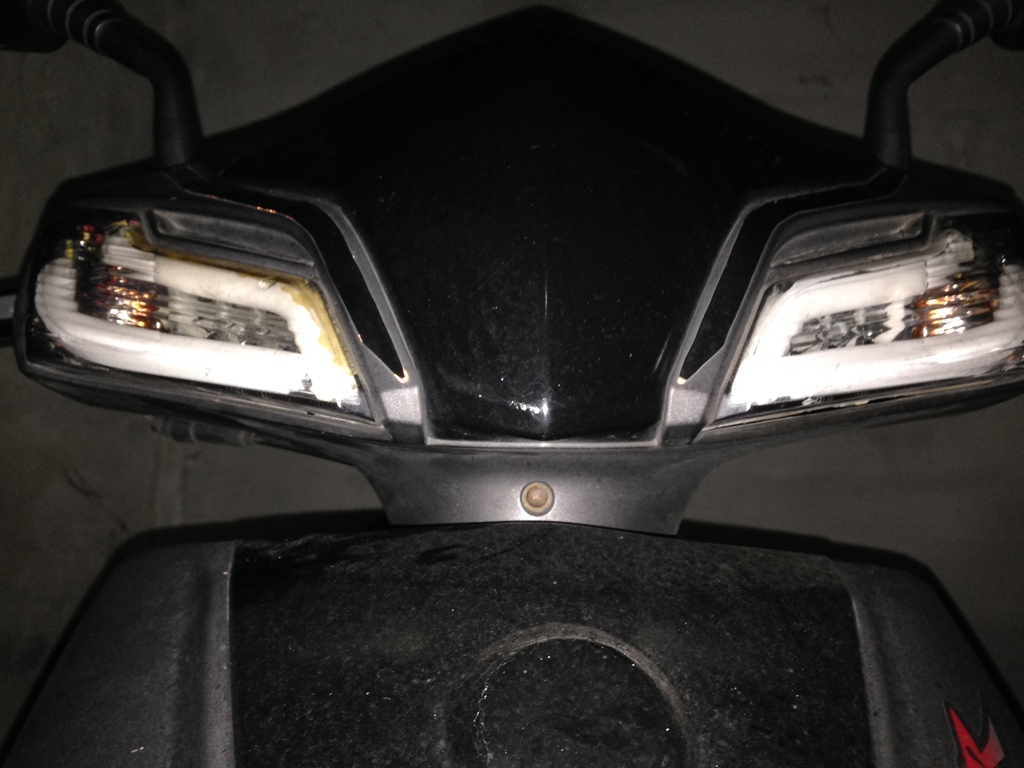

這邊四顆~

這邊一顆~

然後把頭拿下來以後拔掉方向燈組的線

((我車好髒...

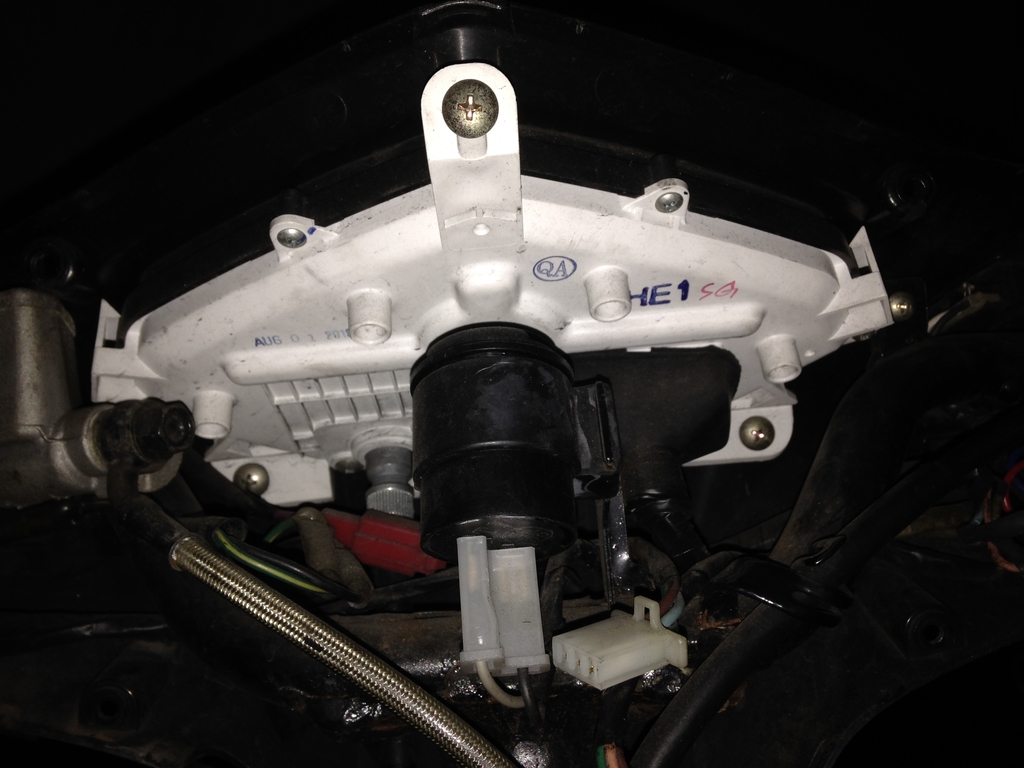

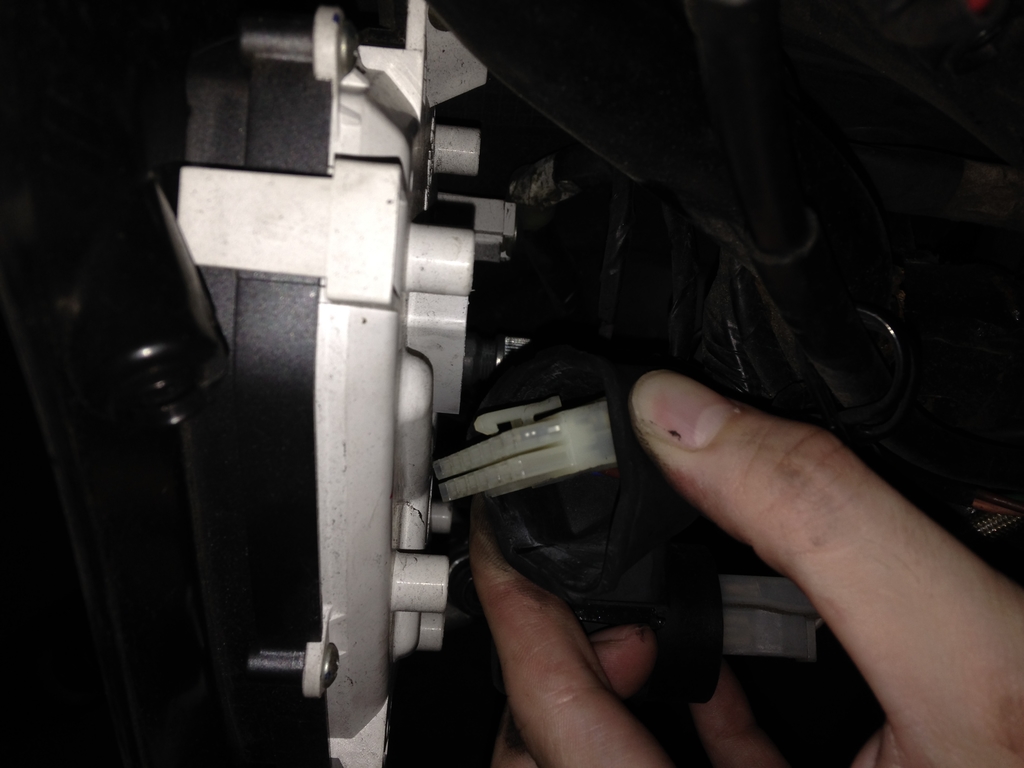

再來 拔掉碼表線、排線組(?

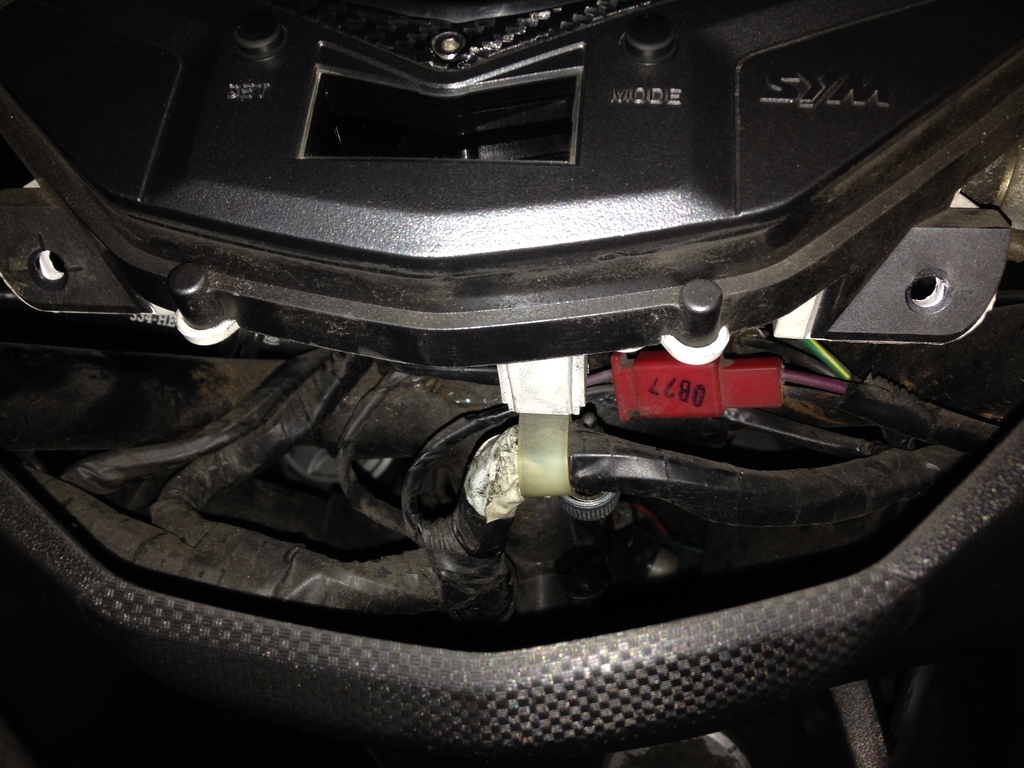

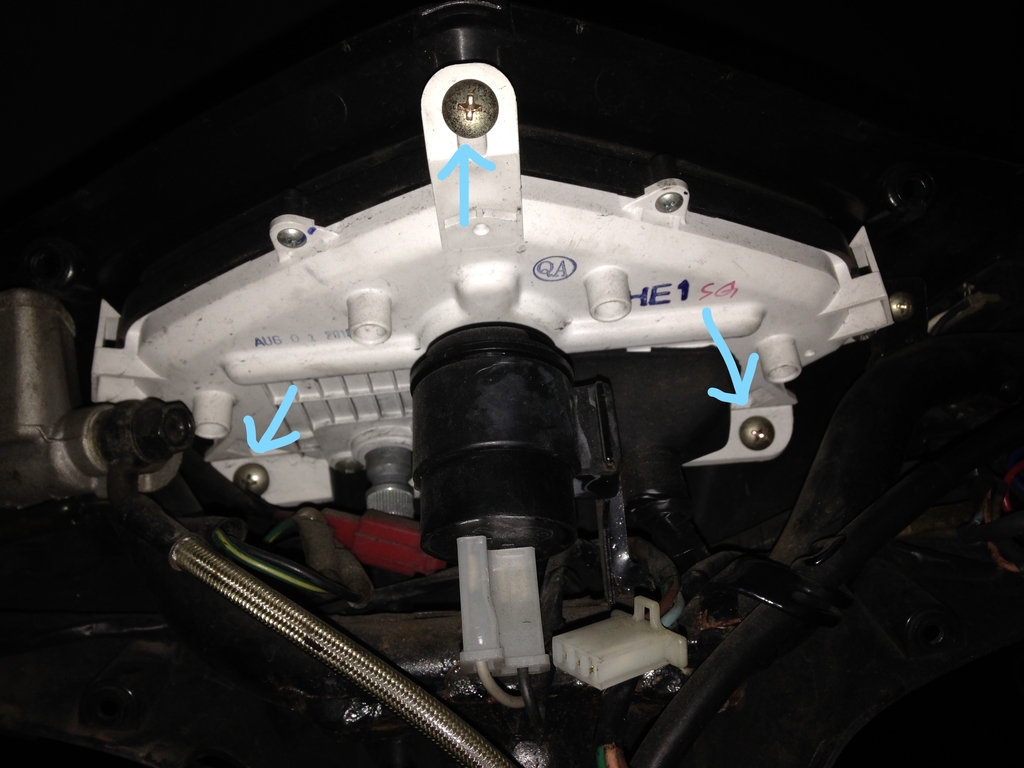

再卸下顆螺絲

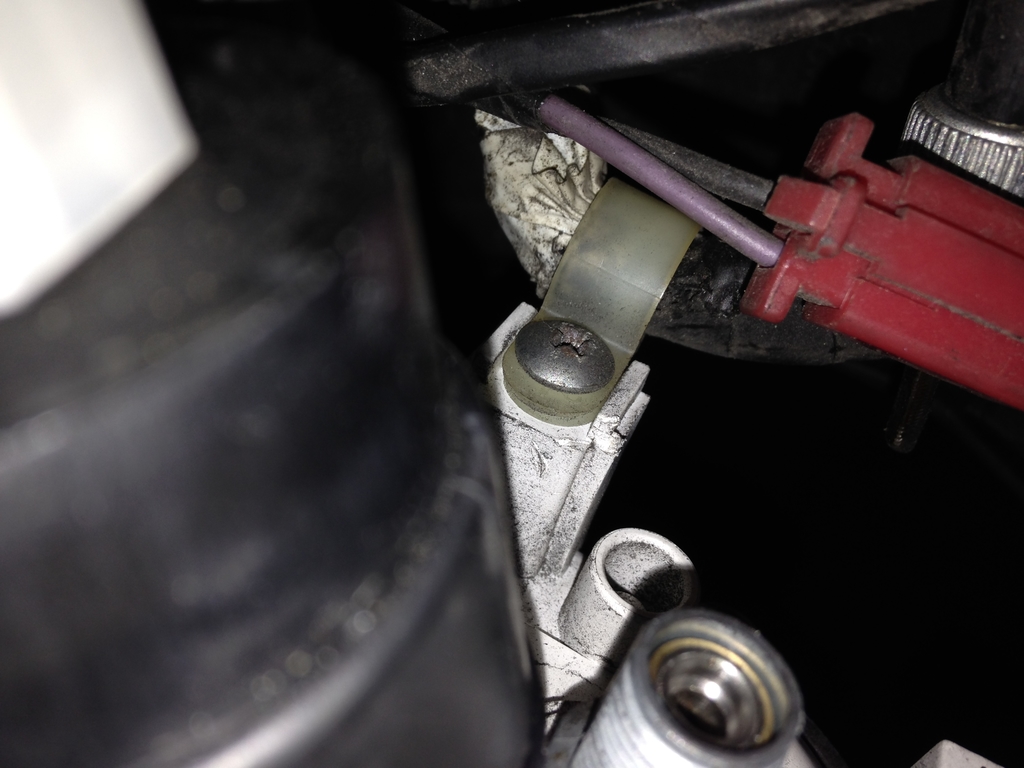

這邊偷藏了一顆


就可以拆下來囉~

接下來分解儀表板

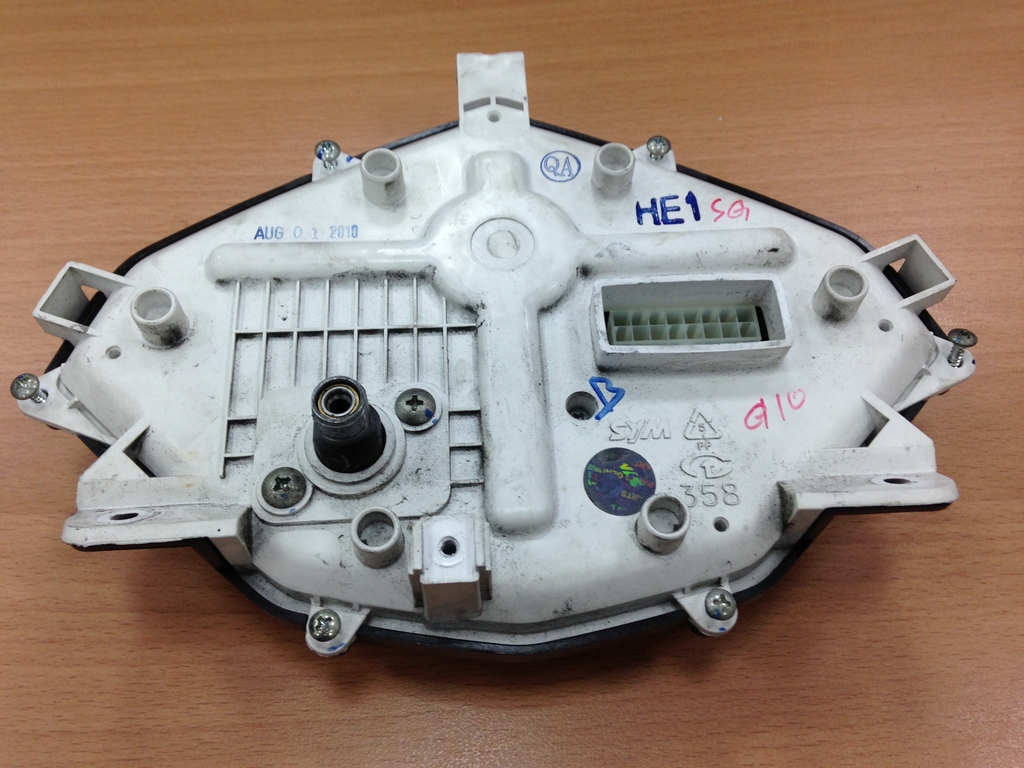

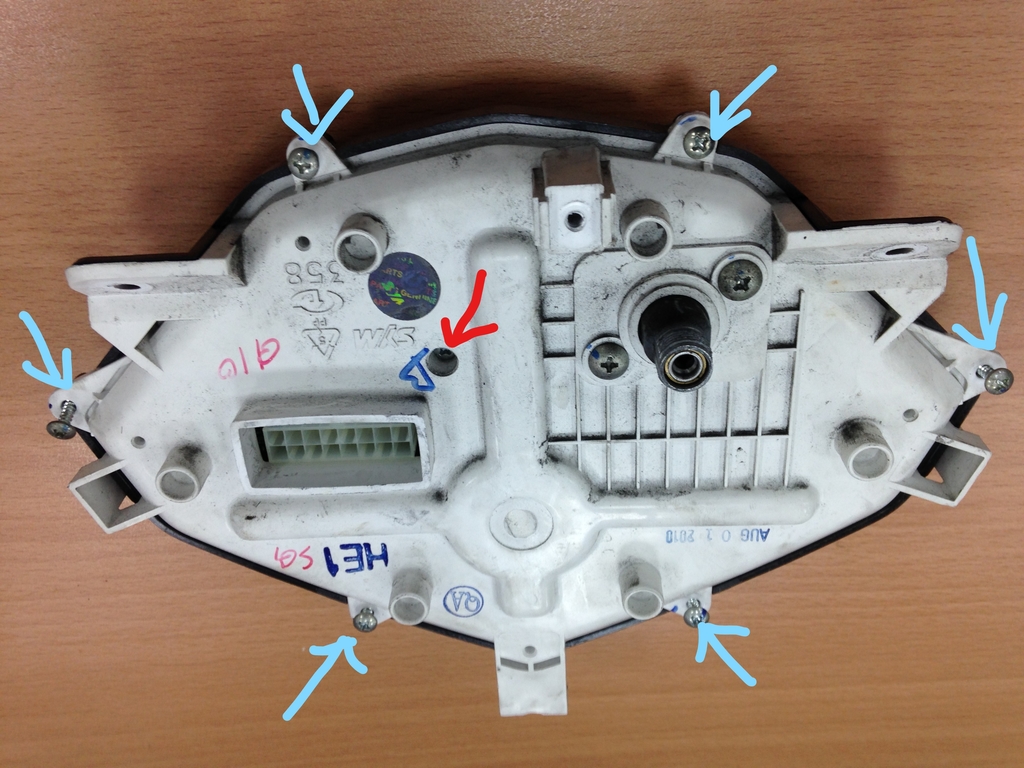

後面七顆螺絲 (四周六顆是打開前面板,中間那一顆是為了解開電路板)

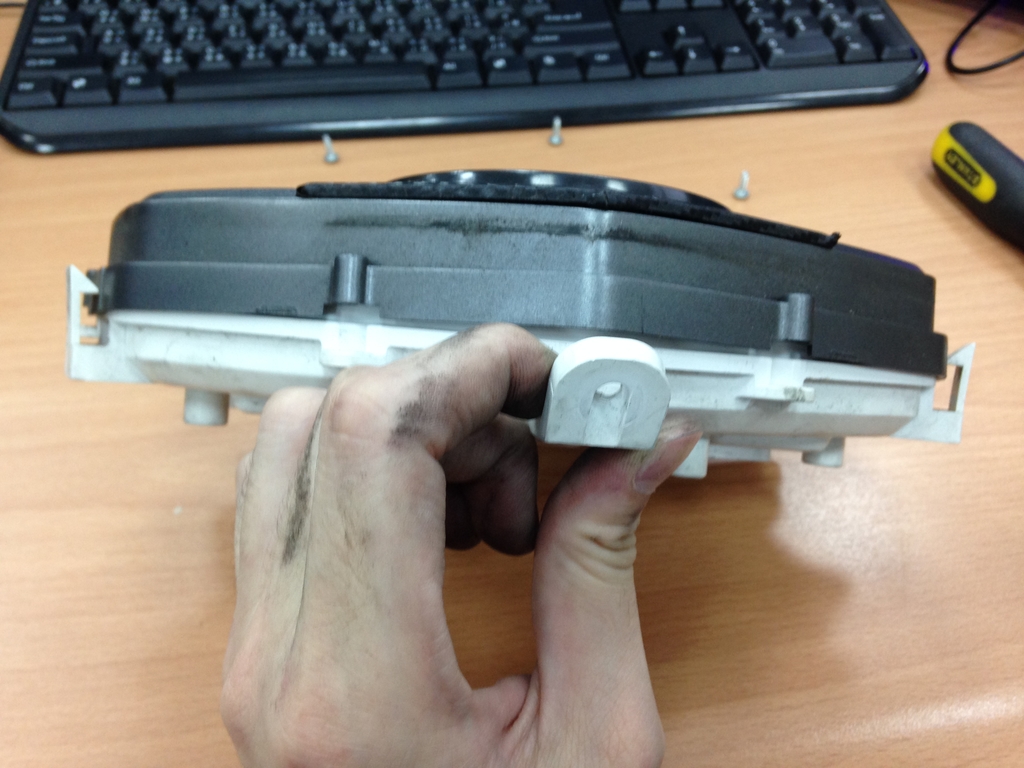

然後將正面卡榫卸下

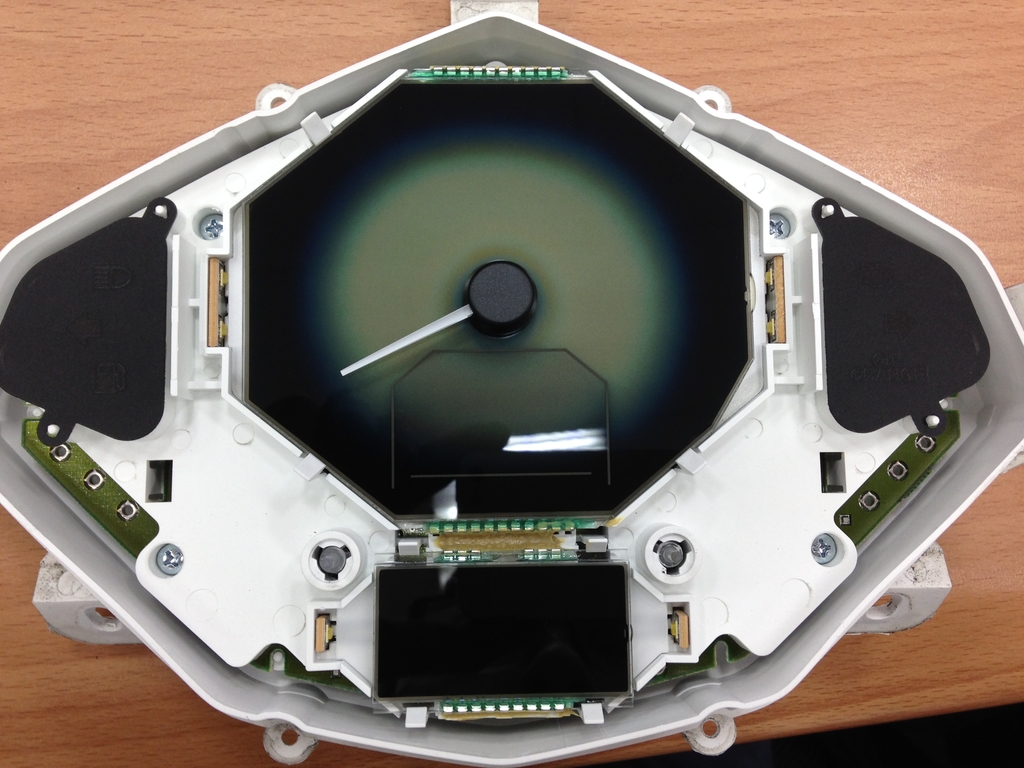

就打開了~

接下來卸下四顆螺絲

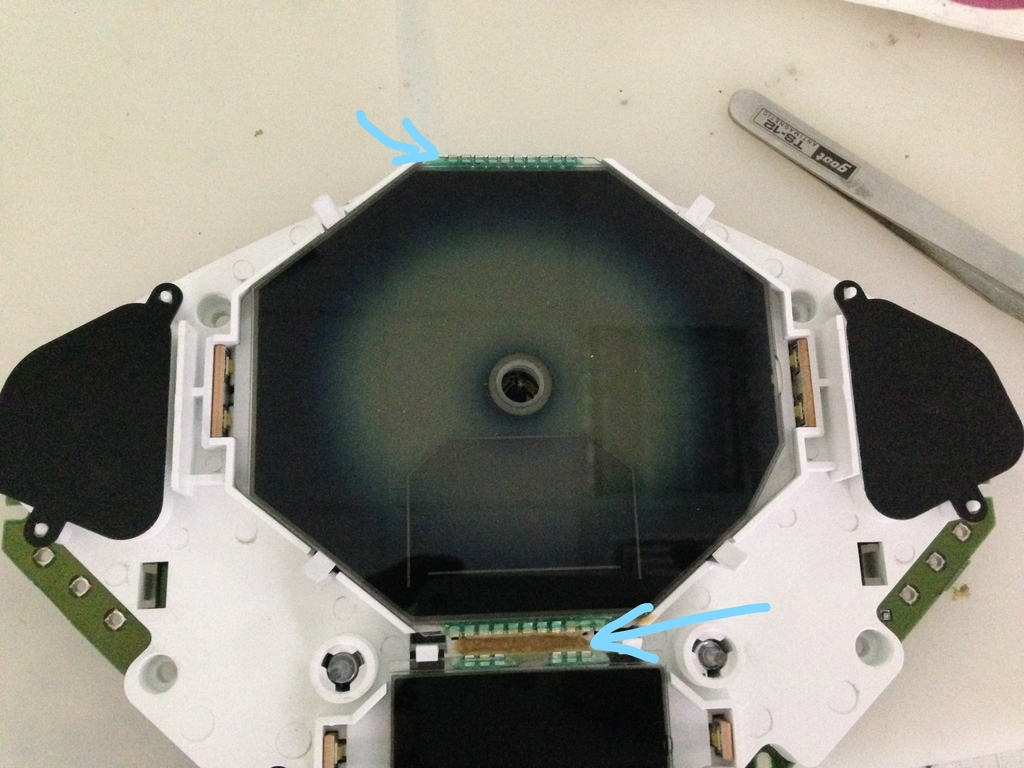

就可以看到電路板了,再來把電路板 解焊

解焊完清除正面的強力膠

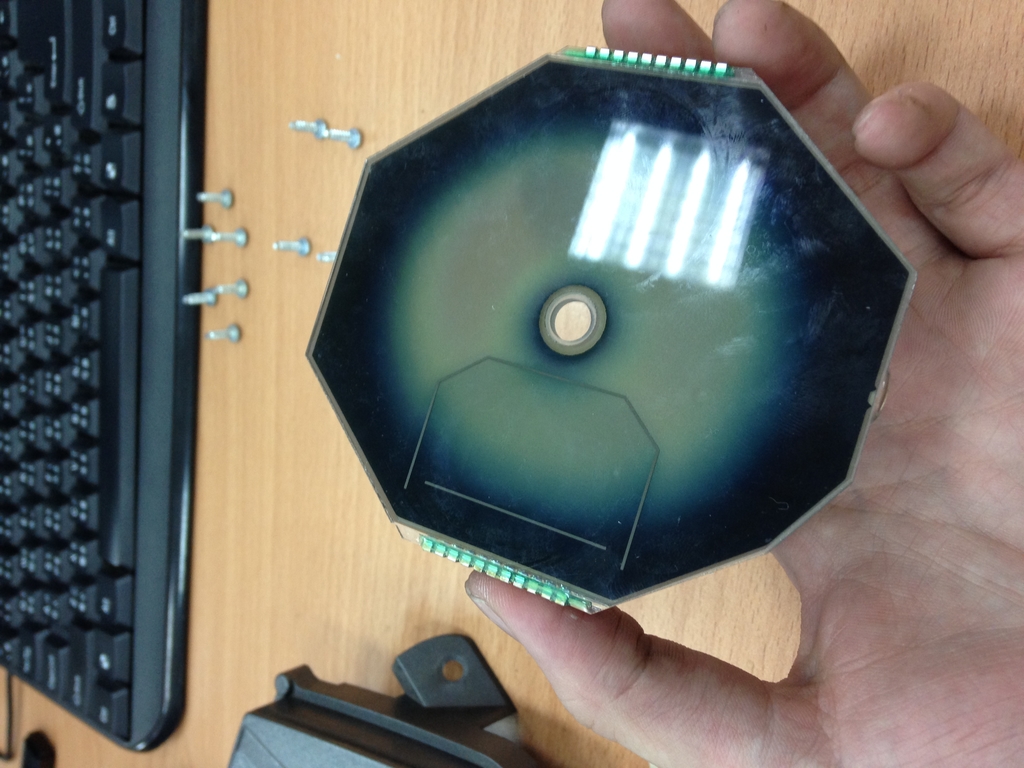

再小心地往上拔,就拿下來了

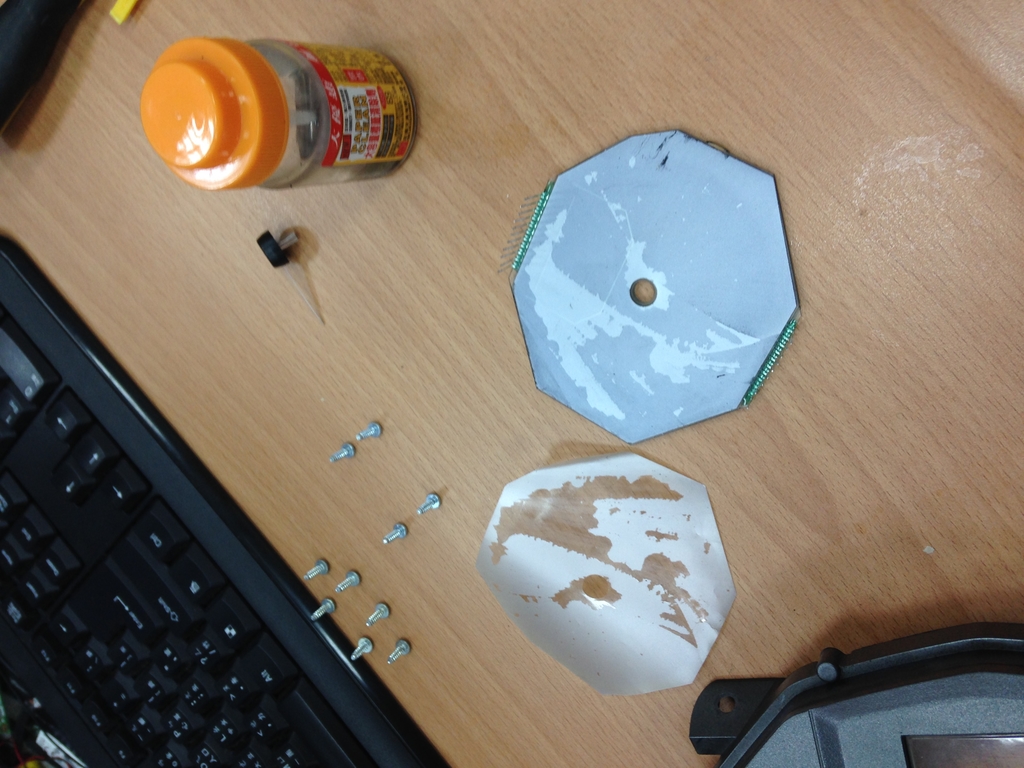

接下來把 偏光膜撕掉

不止這薄薄一層 他還滿厚的

但是接下來悲劇了... 在清理殘膠的時候不小心把液晶上白白的那個框框擦掉了

算了,將錯就錯 就繼續吧

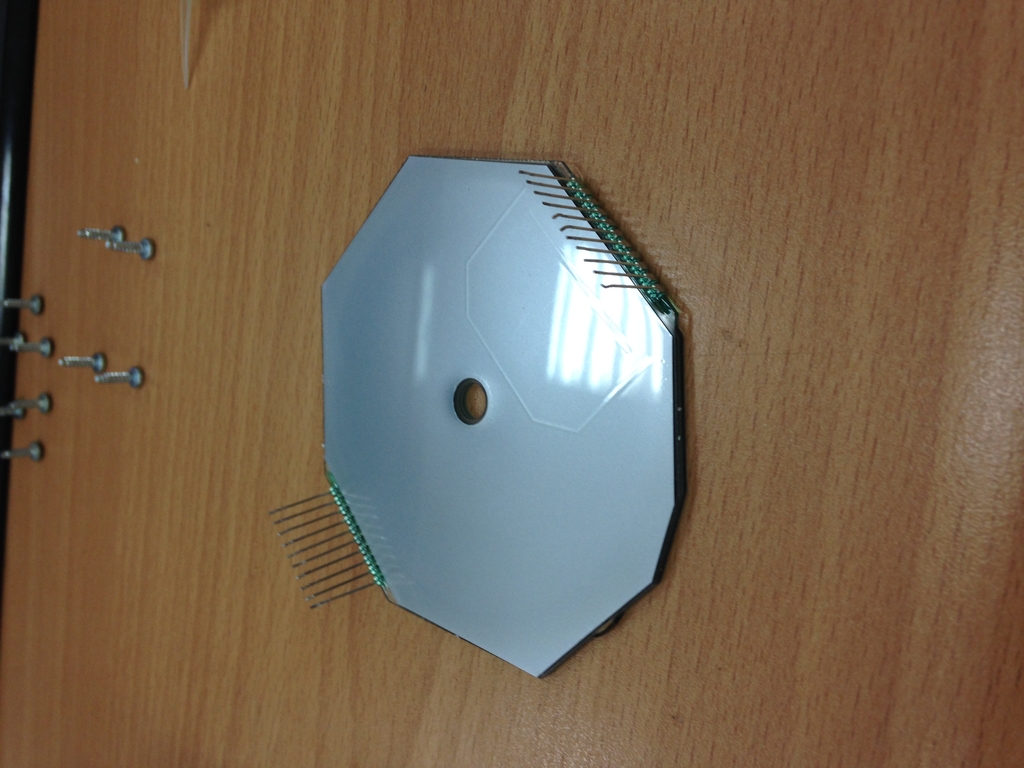

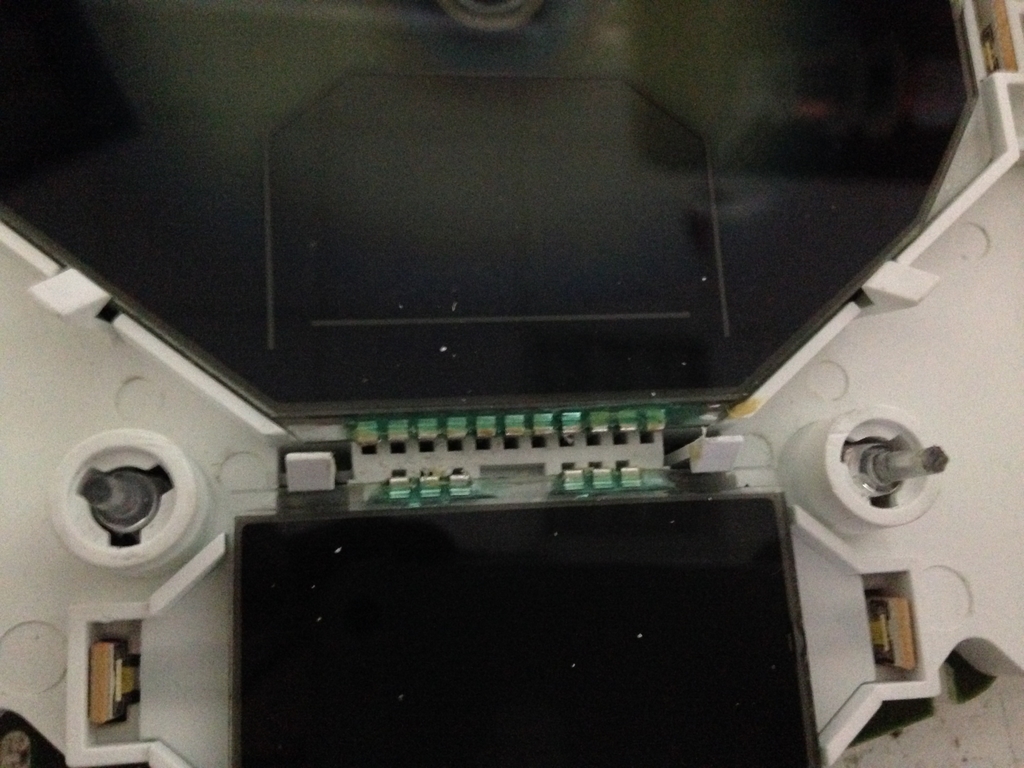

整個用乾淨以後如上圖

接下來就把買來的偏光膜貼上,然後擦拭一下焊回去(這邊我忘了拍...)

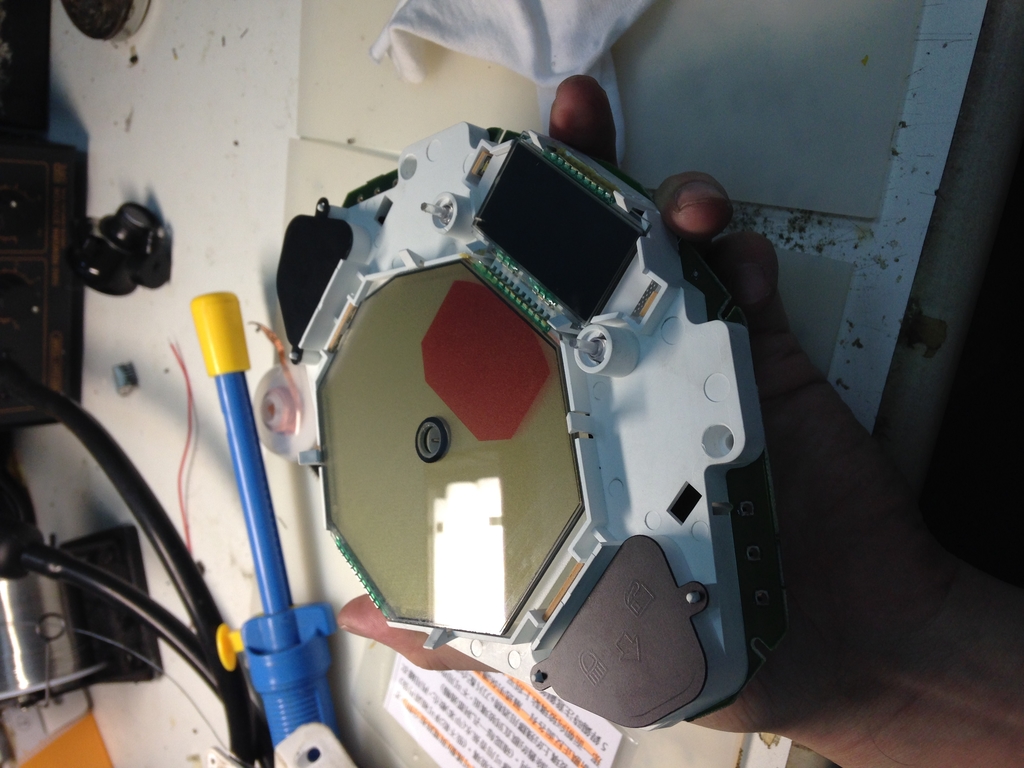

假組~

上車測試

咦?指針怪怪der?

調整一下 再次試驗

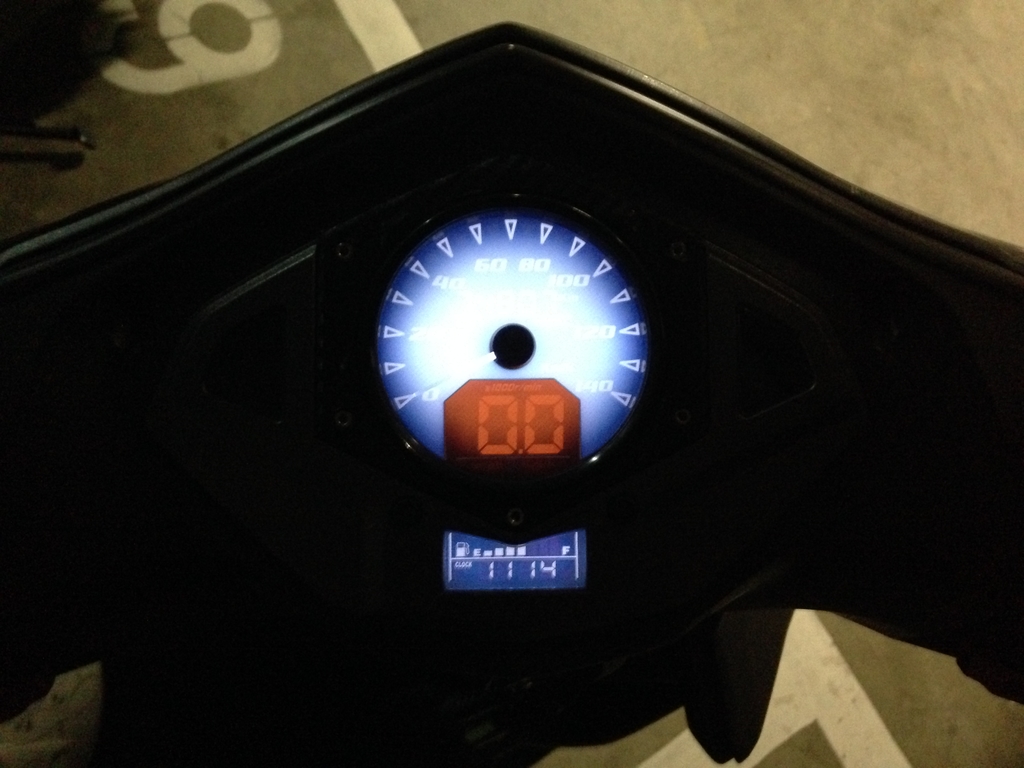

大功告成~ 再依序裝回去就ok了

以上紀錄 我的愛車 要陪我繼續跑下去唷
