H4的免全時大燈控制線組接線問題？

瀏覽數: 15437 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發表時間: 2022-8-29 00:37

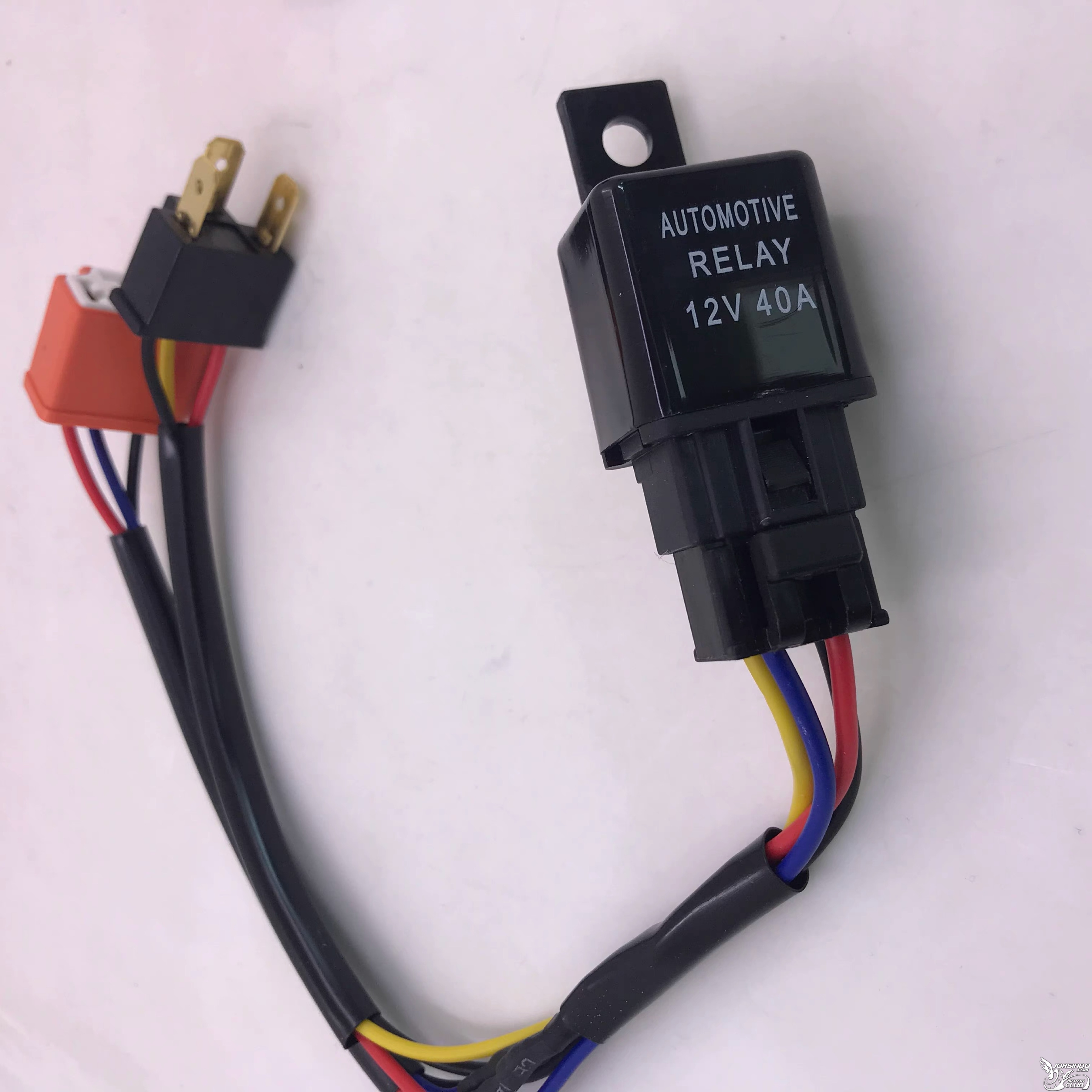

我想請教一下各位，H4的免全時大燈控制線組是怎麼接線的？在網上找了挺久也沒找到要找的接線圖，所以在這裡請教一下各位了！東西我都買好了

回覆

鯊魚辣椒 發表於 2022-8-29 16:02

kasiwa 發表於 2022-8-29 02:01
把車燈拆開直接接上去燈泡裝上去
裝好鎖回發車看亮的是遠還近...

我想問的是燈座公母接頭和繼電器之間接線啦

終於看到你要問啥，線組自己用電錶量.....手邊沒有發表於 2022-8-29 21:21

鯊魚辣椒 發表於 2022-8-29 16:01

葡萄不一樣發表於 2022-8-29 01:10
燈泡燈座拔掉
拔下來的插頭插回去
左邊兩顆公母頭插上

我想問的是燈座公母接頭和繼電器之間接線啦

我寫很完整呀........ 發表於 2022-8-29 21:12

yyy728209 發表於 2022-8-29 14:11

6期
6期7期才要這樣改，有些不是只換大燈切換開關就好

kasiwa 發表於 2022-8-29 02:01

把車燈拆開直接接上去燈泡裝上去
裝好鎖回發車看亮的是遠還近...

葡萄不一樣 發表於 2022-8-29 01:10

燈泡燈座拔掉
拔下來的插頭插回去
左邊兩顆公母頭插上

對應如下

塑膠插頭對插拔下來的燈插頭
陶瓷插頭插回燈泡上

完成........

是要問中間跨接線部位是吧？？
手邊沒有這種線組所以不清楚....
先去理解開關電源到大燈電源走向
自行畫圖就會更瞭解....

紅色：電源正極
黑色：負極

陶瓷頭：
紅：遠
藍：近
黑: 接地

其餘自己量啦..........
