RS100 魚眼電磁閥問題

瀏覽數: 4944 | 評論數: 8 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
文章模式
    組圖打開中，請稍候......
w82082
發表時間: 2014-1-28 01:05

正文摘要:

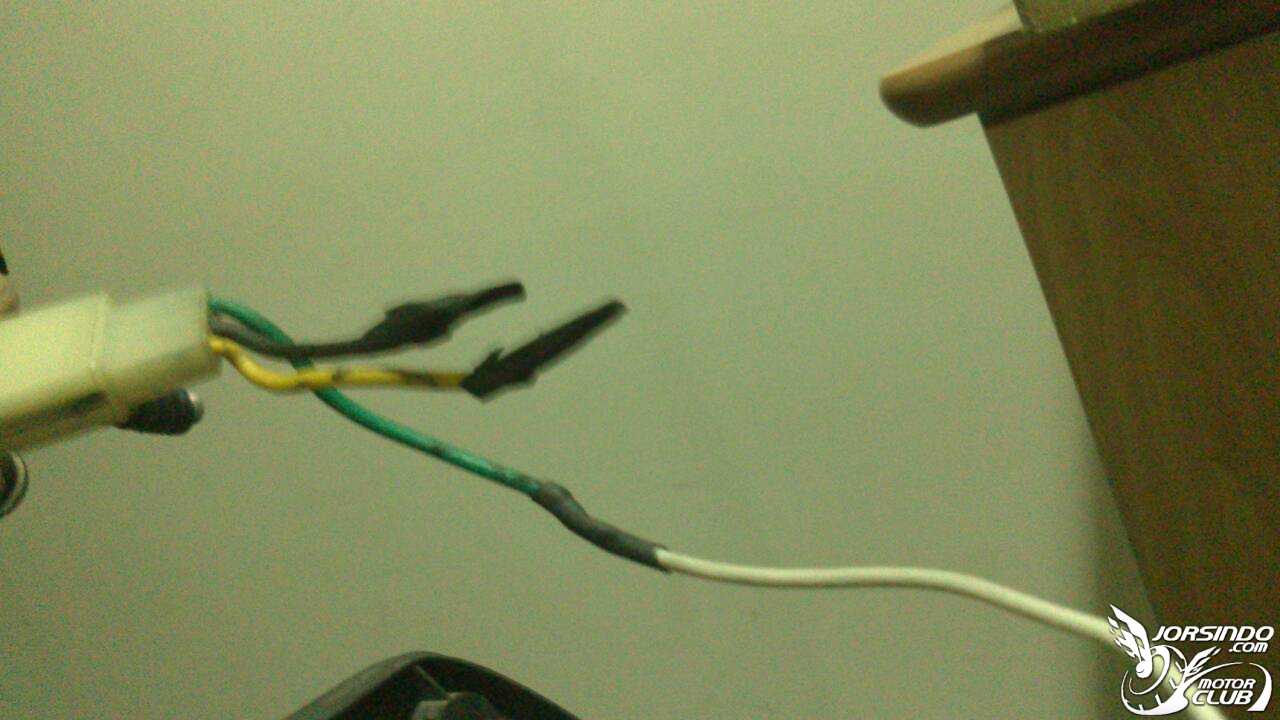

本文章最後由 w82082 於 2014-1-28 01:08 編輯 我RS的魚眼接上去後有個問題 就是 大燈一開有電磁閥作動的聲音 一開就是遠燈 不管切遠近都沒有改變 而我把電磁閥拔掉之後 開燈就會變成近燈 線組和接法如下圖 我有 ...

回覆

ant168 發表於 2014-1-29 09:33
很實用的改裝！！

給個讚

讚: 5.0
w82082
讚: 5
  發表於 2014-1-29 22:40
w82082 發表於 2014-1-29 03:04
謝謝 各位幫忙 我的RS 有了遠燈了 謝謝各位RS100 魚眼電磁閥問題1982|小老婆汽機車資訊網

給個讚

讚: 5.0
dark8769
讚: 5
錯 是有近燈了XDD 本來是遠燈 哈哈  發表於 2014-1-30 18:27
w82082 發表於 2014-1-28 15:42
本文章最後由 w82082 於 2014-1-28 15:56 編輯

所以 我需要把電磁閥的線撥開連遠燈的電進去嗎?
須要另外的線才可解決這問題 是嗎?

我要從供遠燈電的地方
牽一條線給電磁閥捨棄原本電磁閥的母接頭?

麻煩各位了

dark8769 發表於 2014-1-28 13:45
把H4的街頭改過去就可以了
yongx13 發表於 2014-1-28 13:44
知道原理的話，就可以DIY了，連線組都可以自己做，不會裝錯。

現成線組裡面線路怎麼跑的不知道、線多粗多細不知道，所以我從沒用過，幫朋友裝HID我也都自己做線組。但你的狀況一定是電磁閥跟右手大燈開關的線路連通了，才會一開大燈就供電給電磁閥。

電磁閥是要跟左手遠燈開關延伸出來的電線連通。我是都把電磁閥的線接上端子，插到原廠大燈插座的遠燈孔上。

給個讚

讚: 5.0
w82082
讚: 5
  發表於 2014-1-29 22:41
參與人數 1紅利點數 +1 收起 理由
w82082 + 1 我照你的方式 成功了 謝謝你

瀏覽全部評分總評分 :  紅利點數 +1

infinite0716 發表於 2014-1-28 11:59
你的問題很好解決
防止電磁閥吃到近燈來的電就行了
只要確定讓電磁閥吃的是遠燈來的電就會有遠近切換功能了
示意圖你看看
按

給個讚

讚: 5.0
w82082
讚: 5
  發表於 2014-1-29 22:41
參與人數 1紅利點數 +1 收起 理由
w82082 + 1 讚

瀏覽全部評分總評分 :  紅利點數 +1

dark8769 發表於 2014-1-28 03:15
本文章最後由 dark8769 於 2014-1-28 03:19 編輯

裝上電磁閥用的強化線組就解決了

出在線組那邊的問題

你目前的問題就是

遠燈近燈接在同個迴路上 所以才會打開就是遠燈


正常應該要
近燈是HID的開關(不管開遠開近 HID都會亮)
切遠燈時 近燈不會消失且同時把電磁閥通電 打開 而變成遠燈

給個讚

讚: 5.0
w82082
讚: 5
  發表於 2014-1-28 04:01
參與人數 1紅利點數 +1 收起 理由
w82082 + 1 謝謝 指點

瀏覽全部評分總評分 :  紅利點數 +1
