方向燈改LED.指示燈卻干擾的修改電路示意圖

瀏覽數: 5838 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發表時間: 2007-12-6 16:08

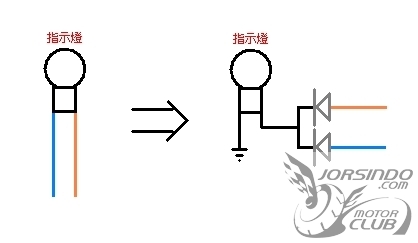

之前有車友改裝方向燈LED化.但方向指示燈卻會造成干擾的情況原因出車子方向指示燈只有一顆.打左打又都亮那一顆! 我畫出示意圖給需要的人改裝! 需要材料為2顆二極體IN4001以上的規格皆可橙色與淡藍是原廠的左右方 ...

回覆

louis2923768 發表於 2007-12-8 23:58

不用換成led也沒關係!
我本身的坐騎是野狼!
指示燈只有一顆
狼R錶LED化的詬病就是不太亮.....
所以我依舊是使用鎢絲!

sz 發表於 2007-12-6 20:38

感謝分享,這個方式好像很久以前就有人談過了

不過...這個圖的右側那邊,"指示燈"應該改成"LED燈",
然後補標示一下正負極性,這樣比較完整喔

LSI狼 發表於 2007-12-6 18:33

還有一個方法是在原先塞一顆燈泡的位置改成兩顆白光LED，由左右方向個別控制，也可以發揮到一個燈位指示兩個方向的目的。

shiang423 發表於 2007-12-6 17:34

這種問題好像只有山葉的車才會發生
如：舊勁戰
簡單的解決方法就是不要裝燈泡就不會干擾，但有時會忘了將方向燈回歸

確實使用2顆二極體就可以使用了也不會干擾
