G MAX小土除迪爵式樣!!!

瀏覽數: 8119 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

文章模式

TU.JAY

發表時間: 2011-3-8 13:01

正文摘要:

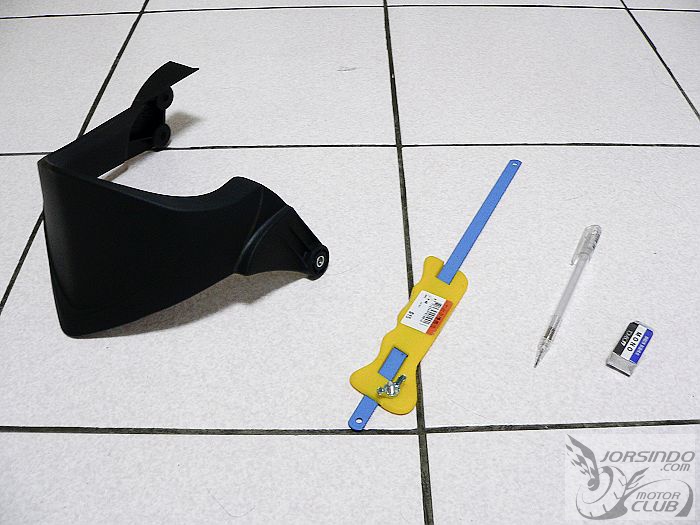

本文章最後由 TU.JAY 於 2015-3-2 00:26 編輯常看別人裝各種小土除那小弟的迪爵能裝嗎? 抱這種心態開始尋找適合的土除但大都離輪胎太遠，沒檔泥效果又得裝洞洞鐵才能裝上去~ 最後決定用G XAX的後小土除 ...

回覆

dfdp03123 發表於 2012-5-12 11:25

非常好!
我之前是用M2R的帽子改騎半年就斷了
因為另一邊沒支撐點
後還用JET的呵呵
老車不死

jack1st2001 發表於 2011-3-9 10:39

好看!!!!樓主很有心!

TU.JAY 發表於 2011-3-9 09:08

把直角改成圓角(包括內直角與外直角)

我懂了!!感謝大大

參與人數 1	經驗值 +5	收起理由
LiuMo	+ 5	不客氣

瀏覽全部評分總評分 : 經驗值 +5

布林運算 發表於 2011-3-9 03:05

如圖二~ 的圖上藍色箭頭處.
把直角改成圓角(包括內直角與外直角) ......


TU.JAY 發表於 2011-3-8 23:56

小土除的螺絲上方.肉厚可以考慮不要切除過多及倒R角.以增加強度跟耐用性

所謂倒R角是?

參與人數 2	經驗值 +10	收起理由
kjhfm	+ 5	就是R角
LiuMo	+ 5	我也看不懂@@

瀏覽全部評分總評分 : 經驗值 +10

TU.JAY 發表於 2011-3-8 23:01

喔!! 小弟並不知有漏油這種疑慮.....

我會參考並改進的!

感謝大大的教導!!

參與人數 2	經驗值 +10	收起理由
kjhfm	+ 5	知錯能改
LiuMo	+ 5	要改進!!!

瀏覽全部評分總評分 : 經驗值 +10

布林運算 發表於 2011-3-8 17:43

齒輪箱上的螺絲一起墊著塑膠(G-MAX小土除)鎖上時.
會有齒輪箱與齒輪蓋夾持力不足的的問題!
有滲漏齒輪油的疑慮!!

最好把塑膠部分改成鐵片或白鐵片或用洞洞鐵.
再用螺絲去夾持鎖住齒輪箱與齒輪蓋.
就像G-MAX的小土除前端有一塊小土除鐵片(如圖一).

或者自製一塊小土除鐵片(如圖二).厚度約3~3.5MM即可.
小土除的螺絲上方.肉厚可以考慮不要切除過多及倒R角.以增加強度跟耐用性(如圖二).

再不然~樓主可以利用G-MAX的小土除鐵片或加洞洞鐵去試看看??
