Arduino運用於日常生活之鬧鐘

熱度 4已有 14416 次閱讀2017-2-1 23:29 |個人分類:電子電機

小朋友愛賴床

普通鬧鐘叫不醒

於是乎自行設計一個鬧鐘

稱之為把拔牌鬧鐘

把拔牌鬧鐘蜂鳴器使用兩顆


上圖是小顆的 程式設定鬧鈴聲為


歌曲 小星星

上圖是大顆的蜂鳴器


程式設定鬧鈴聲為


吵雜的間斷蜂鳴聲



操作方式如下

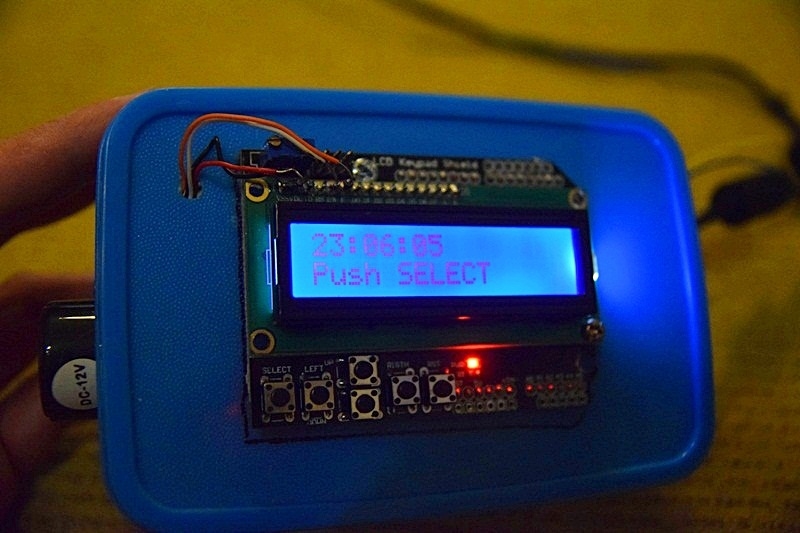

一插電螢幕開始秀字引導


螢幕第一排是現在時間


第二排是通知押選擇鍵

這是一個帶有按鍵的液晶螢幕


每個按鈕我用紅字標出方便格友閱讀

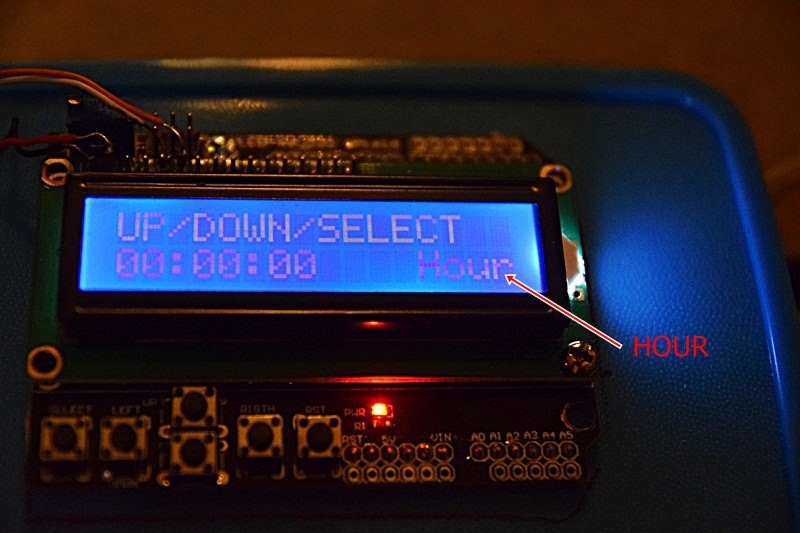

按了SELECT之後


右下角出現Hour表示可設定小時


螢幕第一排告知按UP或DOWN或SELECT


按UP或DOWN是設定時間增加或減少


按著UP直到6點時放開按鈕


然後再按SELECT會去下一步

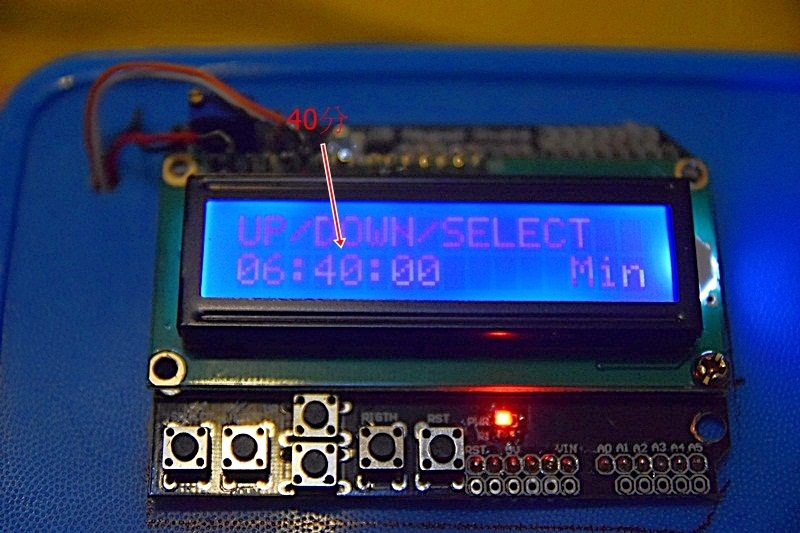

右下角顯示Min表示可設定分

按著UP直到40分時放開按鈕


然後再按SELECT會去下一步


右下角顯示Sec表示可設定秒


不想設定秒所以直接按SELECT到下一步

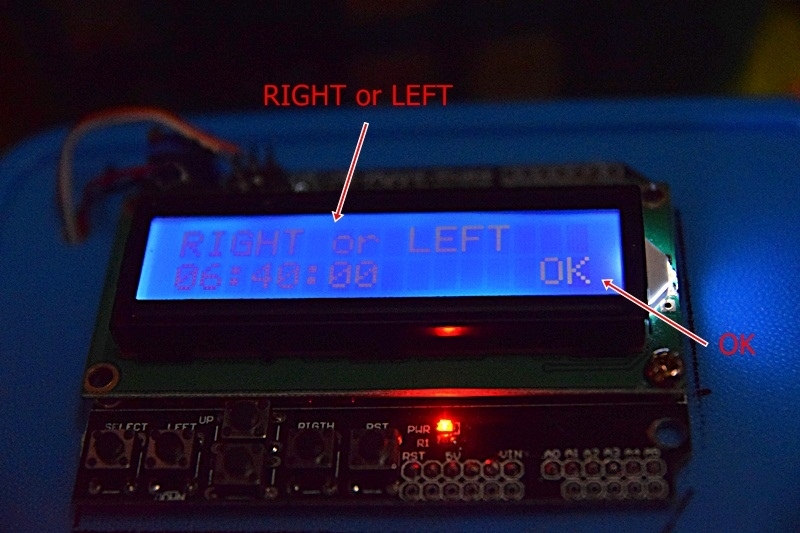

此時右下角顯示為OK代表鬧鈴時分秒已設定好


螢幕第一排告知按RIGHT或LEFT


如果要鬧鐘開始執行按RIGHT


如果不需要執行鬧鈴按LEFT

按了RIGHT之後


螢幕第一排恢復顯示現在時間


右上角顯示Set表示鬧鈴已設定


如果是按LEFT則第一排只顯示現在時間且右上角不顯示Set


程式有設定星期六與星期日不執行鬧鈴


其他國定假日或者寒暑假


只能手動取消鬧鈴囉

當鬧鈴開始叫 按SELECT或LEFT或UP或DOWN會取消設定停止鳴叫


如果都不理他


鬧鈴會先讓小蜂鳴器唱小星星目前設定最久唱2分鐘


https://www.youtube.com/watch?v=LEDV_b8mxA4


小星星唱2分鐘後再不起床


則大蜂鳴器開始間斷式鳴叫


https://www.youtube.com/watch?v=vuptaNDEoIY


鳴叫2分鐘之後自動停止


所以都不按取消


就不需要再按設定


隔天上午會再執行一次


拔插頭重新再插插頭現在時間依然OK


鬧鈴時間則會變為預設的6:40


除非要改起床時間


才需要再按按鈕更改






頭暈

不解

真扯

搞笑

難過
4

超讚

支持

欠扁

剛表態過的朋友 (4 人)

發表評論 評論 (2 個評論)

回覆 singer 2017-2-3 12:27
是不是電壓不太夠, 因為蜂鳴器響的時候
螢幕右側會變暗
回覆 小林天明 2017-2-3 23:07
singer: 是不是電壓不太夠, 因為蜂鳴器響的時候
螢幕右側會變暗
是啊,因為我是那舊大哥大多餘的電源線來用,電力不太夠。
